好用儀器系列之二--真空管測試機(上) by hn702906
	在Diy管機的過程中，或多或少會庫存一些真空管，若是更瘋狂的玩家，所收藏的真空管更是以數百支計，更有上千支的收藏也不在少數.
	這些真空管雖說在購買的時候已經測試，但收藏家總希望可以更好，更希望了解手邊所有真空管實際參數，讓往後可以有更有效的利用，我們都知道，真空管是有壽命的，理論上新管的品質應該會比舊管來的好上許多，但為免抽到”籤王”手邊若有一台真空管測試機就方便多了.
	事實上許多專賣真空管的管商手邊一定會有一台真空管測試機，這台測管機器和示波器或是任何工具一樣，都是可以幫助所販售真空管保證在一定的標準之內，而不會有顧客買到品質不良的真空管，確保自己的商譽.
	而測管機最常見的，就是由出品的TV-7D測管機，這部測管機廣被真空管愛好者所採用，但較高的價格也往往讓人卻步，有許多愛好者退而求其次，在澔翰的網海中找尋測管機線路，想要發輝Diy 的精神自己來做一台，但因為許多備料困難的因素，往往不能圓夢.
	上圖:TV7D測管機
	我們在偶然的機會下取得了一台美國的Mercury 1100AK測管機套件，這部起始於1990年的測管機套件，稍稍的符合了目前測管的需要，接下來我們為這台Mercury 1100AK測管機做些大致上的介紹.

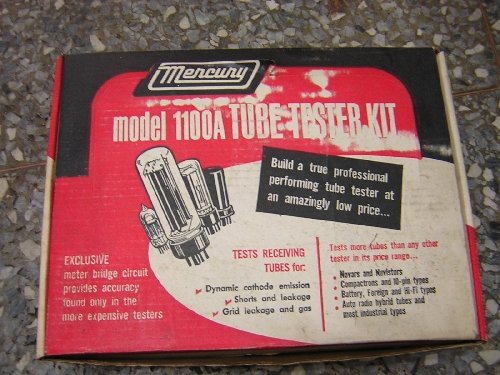

	上圖:Mercury 1100AK的外觀包裝箱
	上圖:美國Mercury Electronic出品

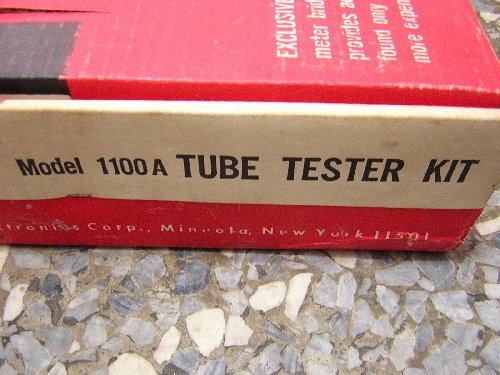

	上圖:型號是1100A的真空管測試套件
	初拿起這箱子並不大，雖然年代久遠，但還是保存的很好，除了外紙箱小地方的磨損以外，連裡面的塑膠封膜也還保存的很好，這台是在網路上向一位美國的網友購買到的，據他表示，這台從買來就放到現在，可能也是因為放到忘記，直到有一天整理倉庫時才重見天日.
	讓我們打開看看裡面:

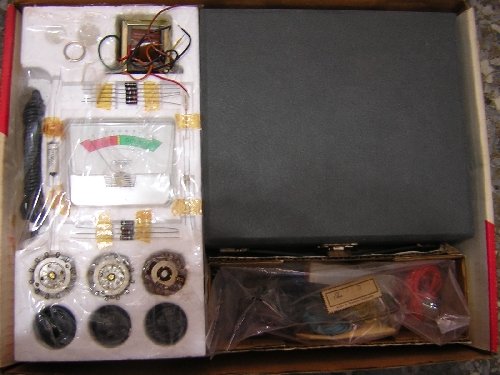

	上圖:初入眼簾的是零件所有的擺設，右上方的黑箱子就是測管機本身的機箱，設計是可以像007手提箱可以帶著走的(這部份後面有照片)，左邊的就是測管機所需要的零件，有波段開關，表頭，變壓器，和一些被動原件，而在下方的是一些線材

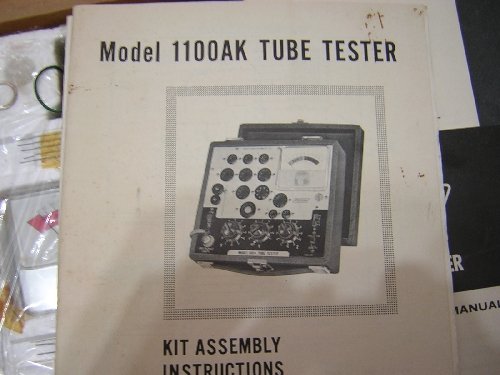

	上圖:1100AK的組裝使用說明書
	上圖:1100AK的裝配圖

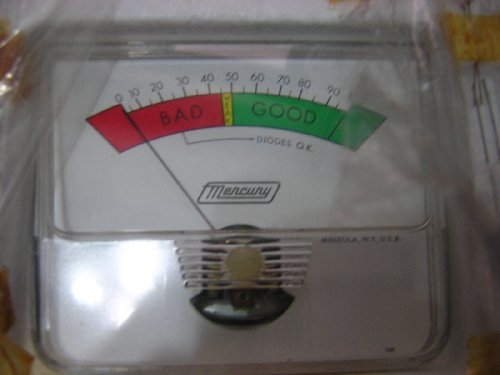

	上圖:1100AK的表頭，分成壞的(BAD)，虛弱的(WEAK)，和好的(GOOD)，上格是測值，由0~100

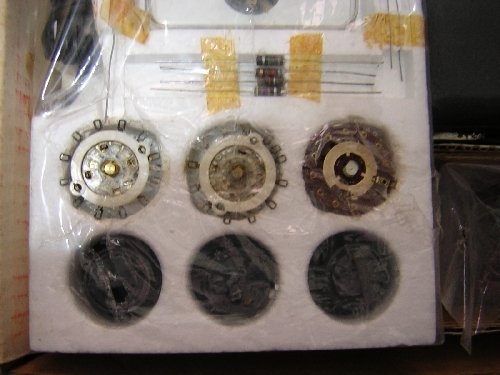

	上圖:原廠所附的波段開關，由這三個開關去切換出A，B，C三種電壓

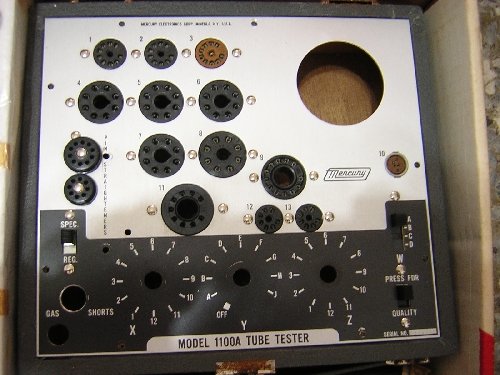

	上圖:打開右上方黑色提箱的蓋子，我們可以看到所有版面的配置方式，在右上方的是裝表頭的大圓洞，下面則是切換燈絲，高壓，及負壓的切換開關組，整體配置上散發出濃濃的古典意味.

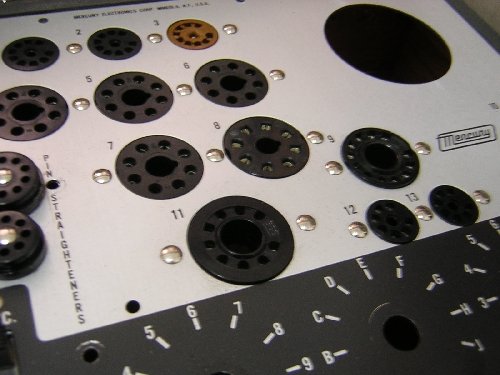

	上圖:所有管座的特寫
	上圖:印刷在鐵板面上的Mercury字樣
	上圖:切換開關特寫，這部份分成X，Y，Z三個功能.

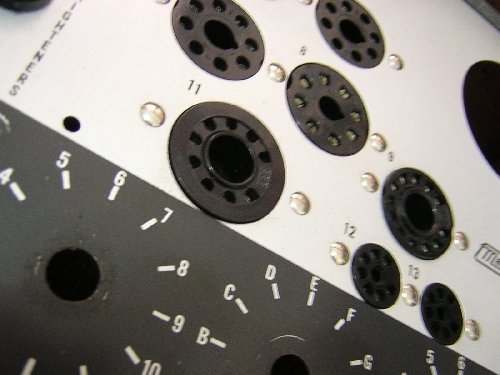

	上圖:管座有大九腳的測試

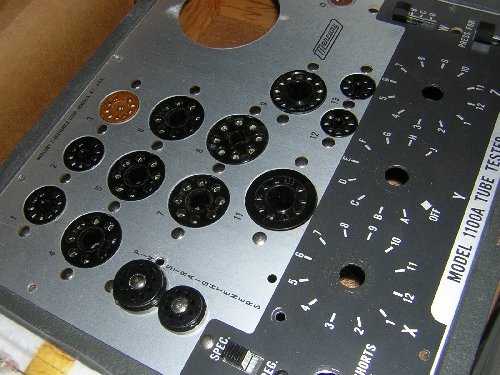

	上圖:所有的真空管座
	我們詳細的研究這台測管機，希望能找出最適合我們使用的地方，但很遺憾的，沒有大四腳的測試項目，而且測試的數值也只能大約的測出好或壞，但考慮到指針表頭的誤差，離我們想要的數字顯示還有一段的距離，所以我們會繼續的尋找更適合的解決方案.
	事實上在這篇文章刊出的同時，我們已經著手進行DS測管機的計劃，在我們的理想當中，一部可用數字表頭(或是用三用數字電表)測試的真空管測試機才是我們需要的目標，更別說是目前大部份真管測試項目，也是最基本的功能之一，價格要便宜，要簡單施工，讓大家都可以享受到測管機的方便.
