VT-60裝機報告--Part2
組裝配線篇 by 702906 |

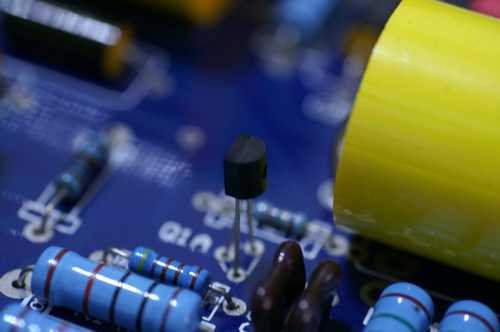

| 接上篇組裝之後，我們再來準備安裝VT-60的變壓器及配線，在安裝之前，我們先重點的提到Q1恆流源的安裝方式，Q1有二個，分別是Q1A與Q1B，這共是分別負責左右聲道，我們採用的是Supertex的DN2450，這是一個Mosfet，請先看圖: |
Q1A的安裝方式如下二張圖: |
 |
 |

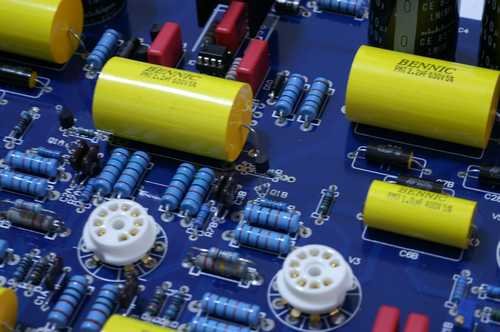

| Q1B的安裝方式如下二張圖: |
 |
 |

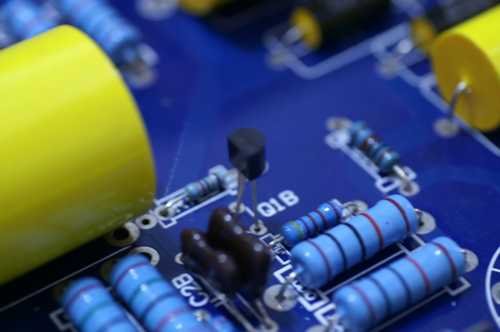

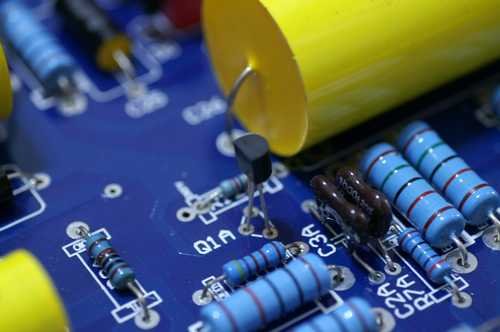

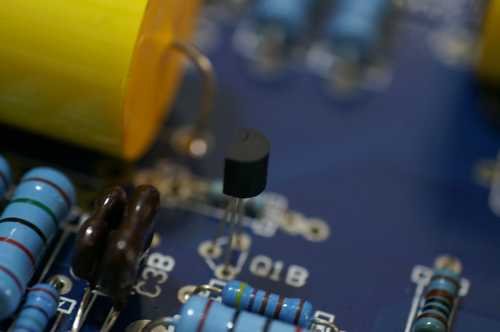

| 安裝好Q1之後如下: |
 |
| 也就是說，將DN2540的平面朝向PCB板印刷的尖面即可，若不太清楚請參照上面的幾張圖 |
| 在安裝VT-60的PCB板到機箱，請先把面板及上蓋網罩都卸下，只留機箱本體即可，這部份是很簡單的，只要將螺絲卸下就可以輕鬆的分離面板(包含二側的梯型支架)，所以我們先來將電源插座開關做一個說明: |
 |

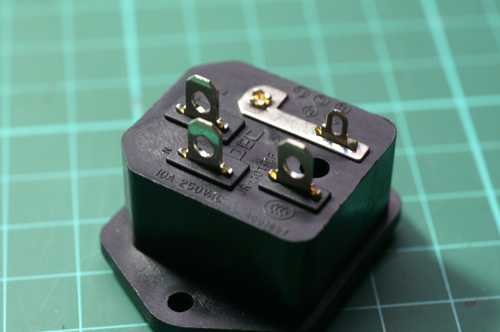

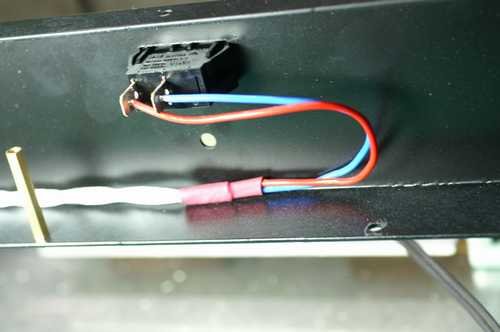

| 上圖:電源插座是長的這樣，我們實際用到的是只有畫面左側的二個端子，詳細的配線方式我們如下所列: |
 |

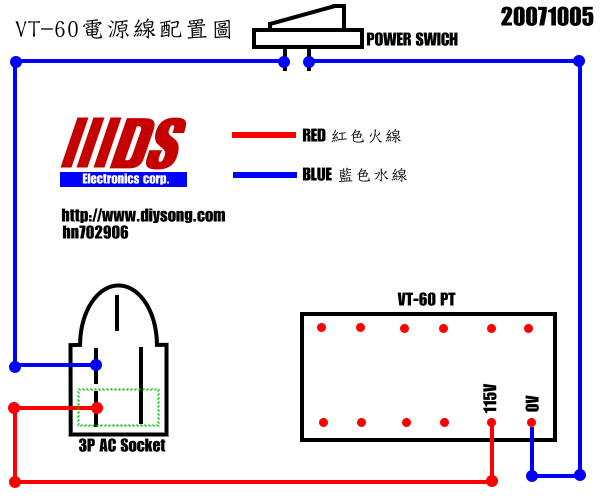

| 上圖:這是VT60的電源配線方式，在我們安裝好鐵心元件就可以如此的先將初級110V(國外是220V)電源配好，圖中綠色虛線框框的是保險絲的位置，5A慢融型的，或是直接串一個CL60也可以，請再看圖: |
 |
| 上圖:安裝好變壓器的鐵心元件，0-115V的初級是安裝朝向機箱的邊緣處，另一側朝向PCB處，然後我們看輸出變壓器的安裝方式: |
 |

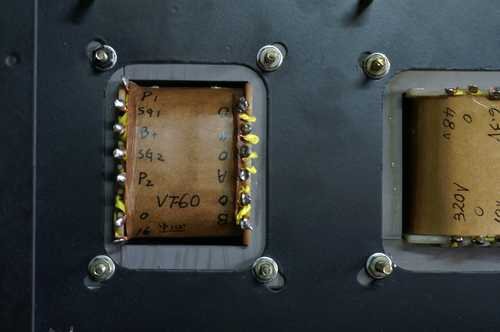

| 上圖:左聲道的OPT安裝方式，請注意初級及次級的朝向方式 |
 |

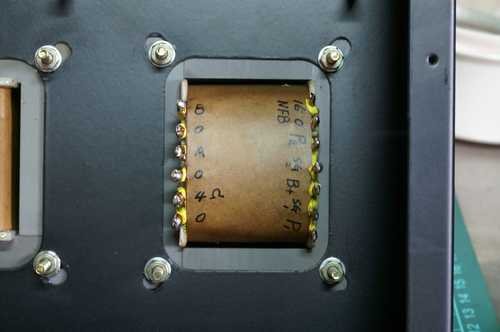

| 上圖:右聲道的安裝方式，請注意初級及次級的朝向方式 |
 |

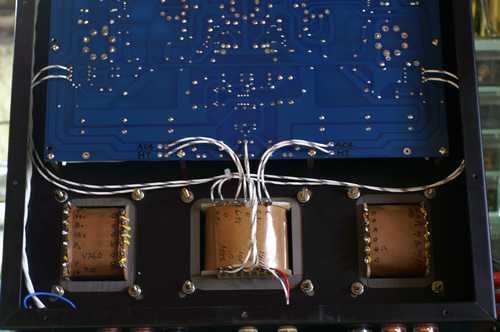

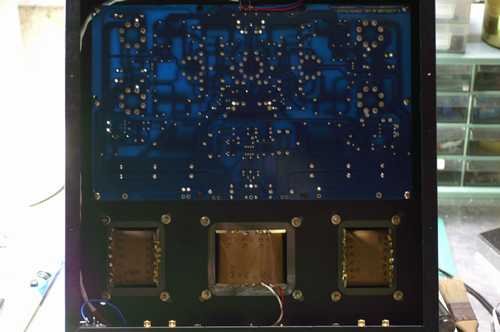

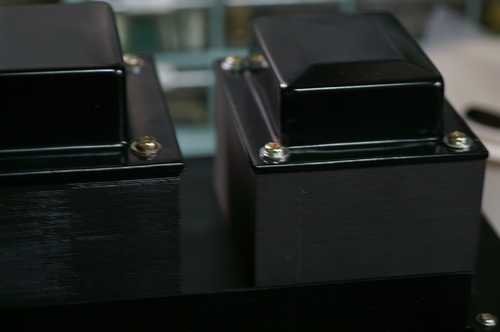

| 上圖:安裝好之後的樣子，請注意，因為我們在出貨時黑殼子並沒有鎖上，這是因為在鐵心元件的製造過程中這是最後的步驟，我們留給大家在安裝鐵心元件於機箱當中時一起鎖上，若是有人想將黑殼子噴成其他顏色，請用砂紙研磨後用噴漆噴成自己想要的顏色即可(編按:噴成紅色的應該不錯看). |
在這裡，我們為大家帶來Look-T老師的一些建議: 1.因為電源變壓器的功率很大，初級啟動電流相對也會相當大， 2.燈絲原廠只有一組，現在的設有兩組，而且電壓設定較高一些， 3.變壓器的標示為 0 的點，表示是同相位，不管電源或輸出都一樣。 4.輸出變壓器的初級線圈，標示為 P2-SG2-B+-SG1-P1， |
| 原討論串為:http://www.diysong.com/phpBB2/viewtopic.php?t=3056&start=15 |
| OK!!接下來也是重點，是PCB板的接地點，這接地點就在下圖所示: |
 |

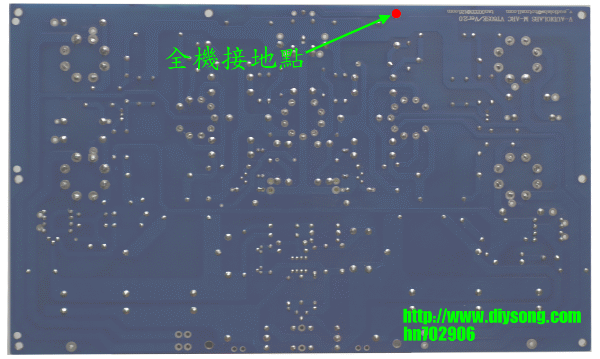

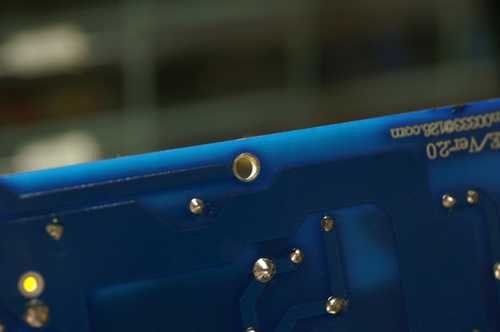

| 上圖:全機PCB的接地點，同時也是藉由銅柱固定的一點下地的地方，所以在這一點上，我們要將機箱的接觸面確保沒有斷路，也就是要稍微將這點接觸機箱處用砂紙稍稍研磨: |
 |
| 上圖:全PCB的下地點 |
 |
| 上圖;對應到機箱的孔位(就是右方沒有鎖銅柱的那個洞)，我們稍稍的研磨一下，再將銅柱鎖上 |
 |

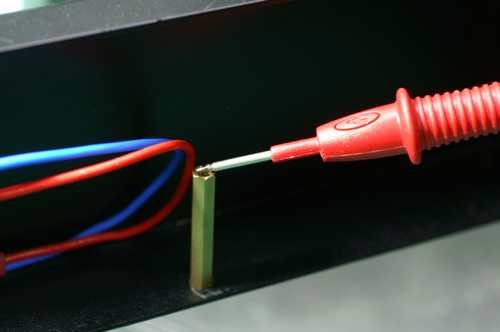

| 上圖:鎖上後我們用三用電表確認已經有短路，不會因為機箱的烤漆造成接觸不良 |
 |

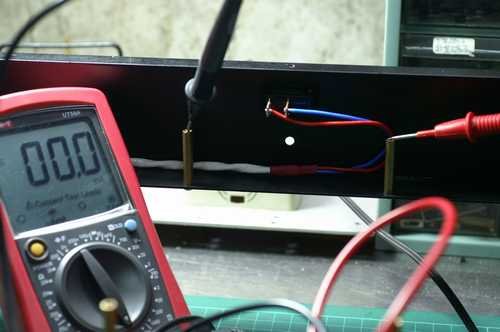

| 上圖:三用電錶顯示阻抗是0，這樣就準備將PCB給安裝上去 |
| 再安裝的時後，銅柱請先輕輕的鎖上機箱，但是不要鎖緊，留有一些空隙可以微調PCB與機箱的接合公差 |
 |

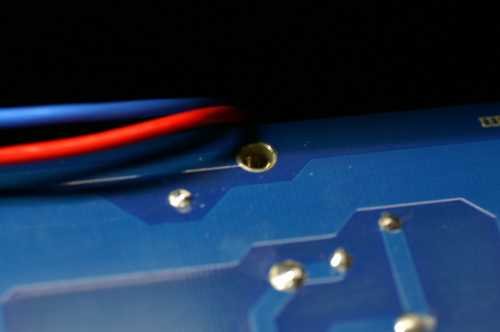

| 上圖:接地點與PCB的銅柱接合鎖點 |
 |
| 上圖:鎖上PCB的樣子 |
| 到這裡，我們可以看到PCB與機箱已經完全接合，這時可以將螺絲鎖緊，一面是機箱另一面是PCB板，固定好之後我們就來進行下一步，配線. |
| 要說到配線可是很重要的，配錯了任何一條都可能造成無法開聲或是零件損毀的後果，但是別怕，只要您照著以下的圖慢慢的一步一步來，就可以輕輕鬆鬆做處理 |
| 在配線之前，請先將這張圖給印起來: |
 |

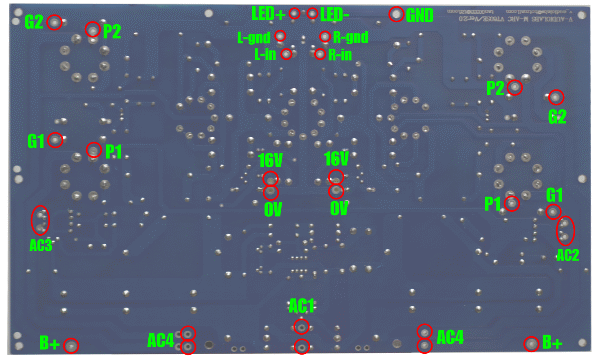

| 上圖:VT-60PCB所有的待接點一覽 |
| 我們考慮到，若是配一條線就拍一張照，這很容易就將線搞混了(尤其是小弟喜歡只配一種線)，所以看起來都一樣，所以我們用畫的來搭配照片，這樣就很容易懂，我們配的線是16AWG的軍規鐵弗龍外皮的鍍銀線，這款線拿來做電源或是訊號線用都是不錯的選擇. |
| 先來配出高壓與10V的線，也就是AC1與AC3 |
 |

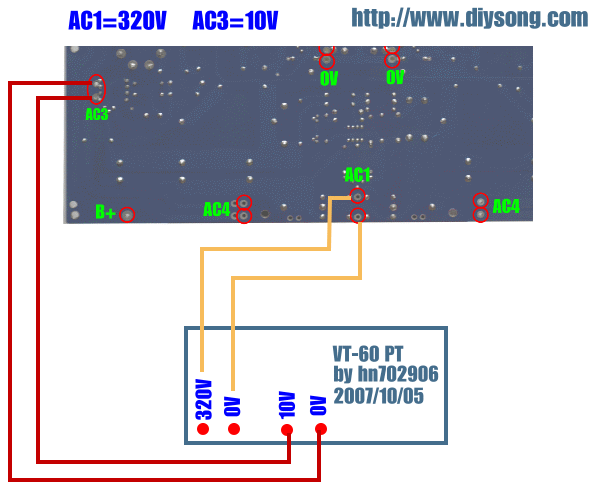

| 上圖:我們可以很清楚的看到，AC1是高壓，為AC320V，AC3是10V |
 |

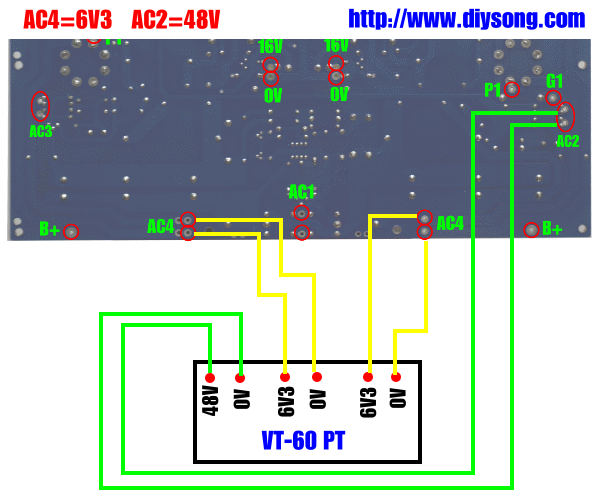

| 上圖:然後是燈絲(AC4)和偏壓48V(AC2)，接下來看照片. |
 |

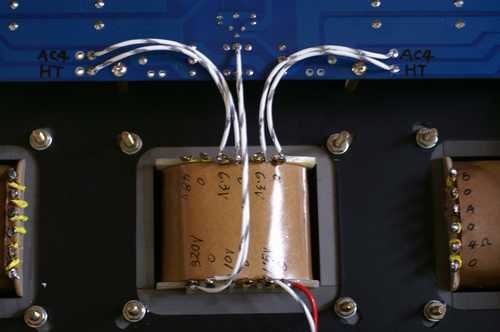

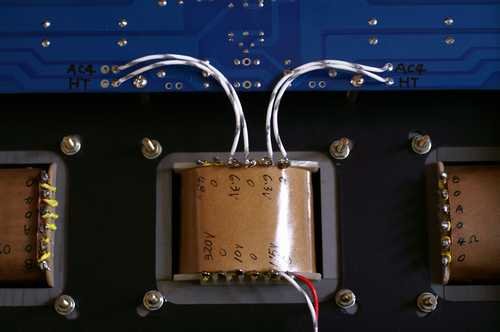

| 上圖:燈絲電壓6.3V的配線方式，PCB板上為AC4(有二組) |
 |

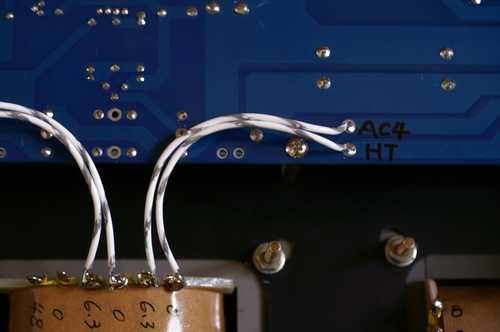

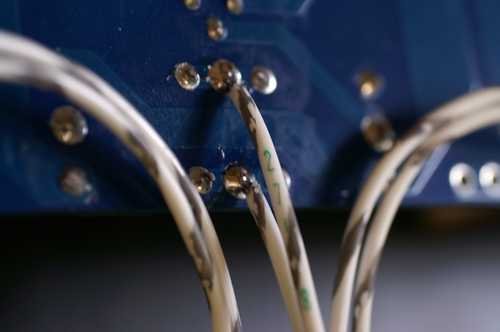

| 上圖:AC4燈絲電壓配線近照 |
 |

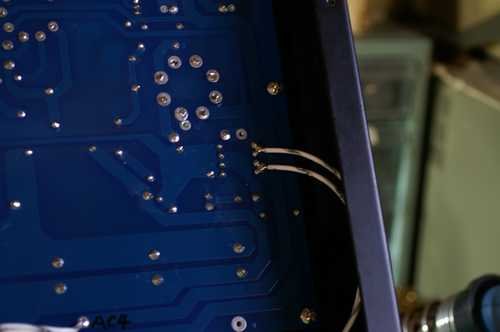

| 上圖L再來是接上高壓AC320V，PCB上是AC1的標示 |
 |
| 上圖:AC1的高壓配線，請注意這邊在焊接時請勿短路到其他的焊點，同時小心線材的外皮不可以破裂，鐵弗龍外皮這時就是很好的保險，不會一不小心就被烙鐵給燙破了 |
| 接下來是48V的偏壓，接到AC2 |
 |

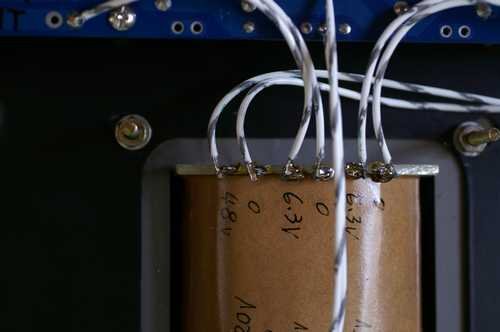

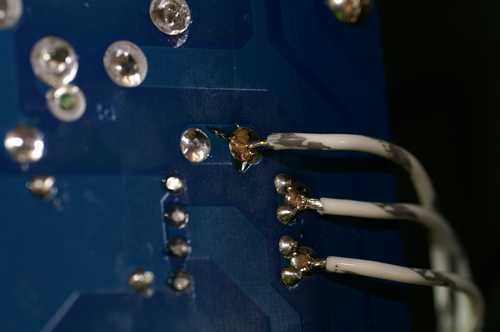

| 上圖:畫面中的0-48V接出，到PCB板上的AC2處 |
 |
| 上圖:接到PCB的AC2 |
 |
| 上圖:接好AC2的全貌 |

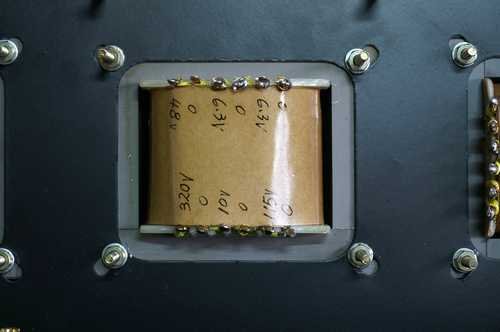

| 再來是接AC3，一樣是從0-10V的地方接到PCB的AC3處，這樣就完成了電源的配制 |
 |

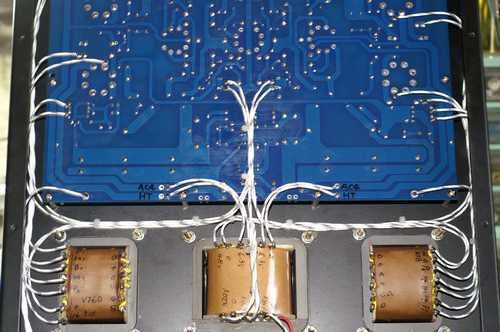

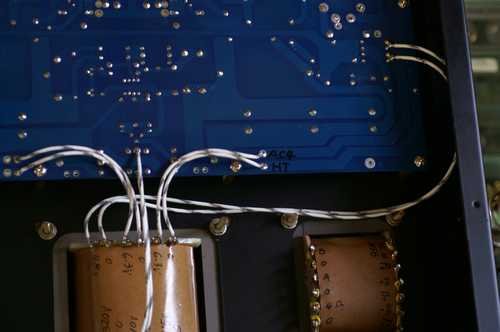

| 上圖:全機電源配線完成貌!! |
| 到這邊，小弟有一句忠告給大家，若您已經習慣看照片來安裝零件或是配線，請將這個壞習慣改過來，至少對照個線路或是PCB板上的標示，因為照片因為角度及光線的關係，有時候會傳達出錯誤的訊息，雖然我們已經很努力的將照片修飾及加註，但不能保證每位的眼力都很好，若是看錯了一條線那可就誤會大了. |
| 我們必須再強調一次，儘量不要看照片來做任何安裝零件的動作，從DIY中學習線路圖也是讓自己成長的方式之一，所以我們會有用畫的配線圖(至少這是比較正確的) |
| 那檢查過後我們就進行下一步，OPT的配線! |

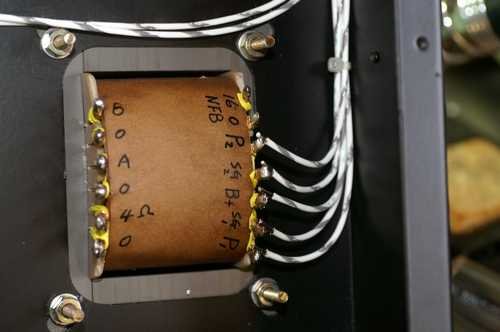

| VT-60的OPT配線有下列幾種方式，4R，8R，及16R必須擇一，透過OPT上的跳線就可以達到其目的，這款OPT的次級由三組所組成，分別是: |
 |

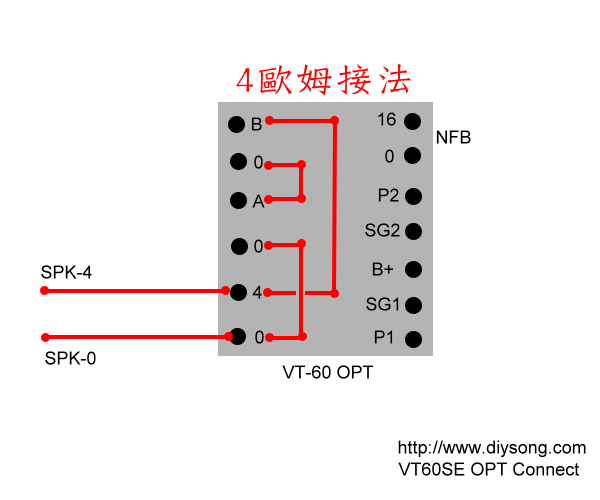

| 上圖:若您的喇叭是4歐姆，請照上圖接 |
 |

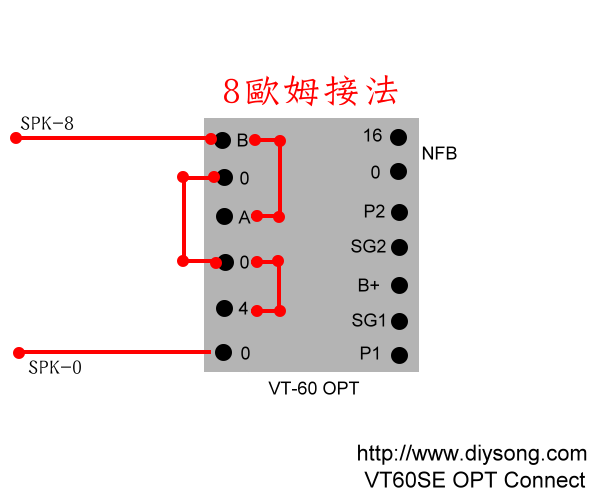

| 上圖:若您的喇叭是8歐姆，請照上圖接 |
 |

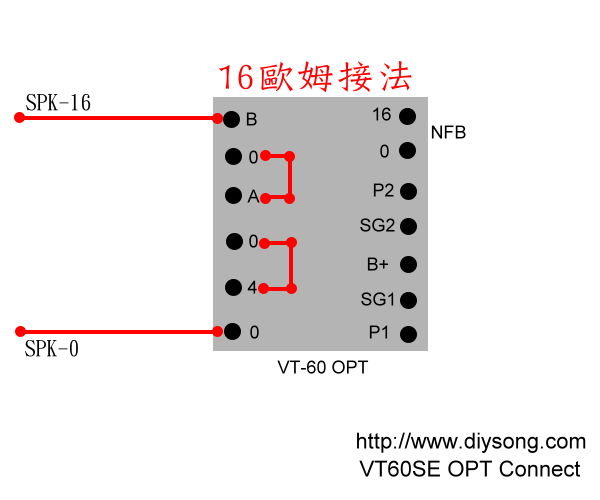

| 上圖:若您的喇叭是16歐姆，請照上圖接 |
| 其中SPK-0是接喇叭端子的黑色，另一個當然就是接紅色的，以我的喇叭為8歐姆的例子，是這樣接: |
 |

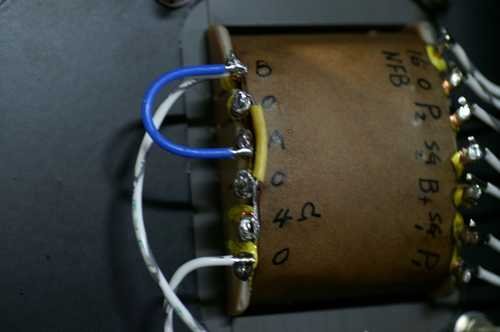

| 上圖:0-A與0-B並聯，然後與0-4串聯，聽不懂沒關係，請對照上面的接法示意圖作，不要看照片就急著下手，不差這幾分鐘，弄懂了再作. |

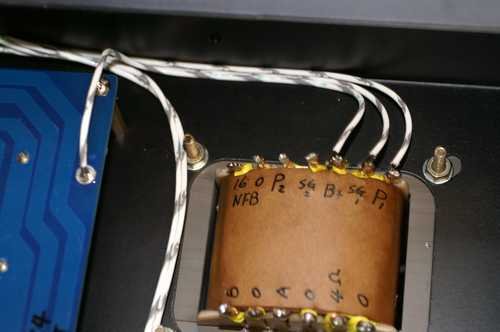

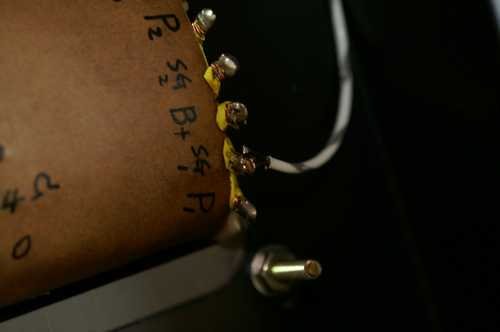

| 接下來就是OPT的SG1，一樣是接到PCB的G1標示處，這裏是超線性的接法，分別是G1，G2，B+，P1和P2，這幾條線絕對不可以接錯，還有一組負回授0-16V，這也是有極性的，接錯有燒毀OPT之虞，諸君不可不慎!!!!!!! |
 |
| 上圖:右聲道的SG1接到PCB的G1 |
 |
| 上圖:接到PCB的G1處，另一聲道也是一樣 |
| 我們建議，右聲道若接一條線，那下一條線一定是左聲道，左右輪流一條一條的配接，若發覺不對請馬上對照，有助於正確的配線 |
 |
| 上圖:順序的接好每一條線，距離拉好，不要太長也不要太短，剛好就好 |
 |
| 上圖:然後用束線帶紮緊，再題醒大家，這幾條線絕對不可以接錯，而且NFB(0-16V)是有分極性的 |
 |
| 上圖:剩下訊號線的配製，其他都OK了，訊號線直接從PCB的R-in與L-in接到RCA端子，在這裡先讓大家想一下，該如何接這4條線? |
| 終於快將這VT-60給完成了，下一篇我們要談談調整篇，也就是送電後要如何將VT-60給最佳化，請先準備好手上的三用電表，喇叭，及細心，我們下回見!! |
