VT-60 report part3

VT-60裝機報告—調整及測試 by hn702906

這篇VT-60的調整與測試我們將分成二段來進行報告，分別是調整篇及測試篇

先是調整篇，接下來是測試篇，透過有系統的分類，可以讓大家看的更輕鬆

調整篇

在各位將VT-60組裝完成後，我們需要進行細部的修正，這些修正往往是讓VT-60能夠工作的順利與否重要的手段，在討論區中有許多的網友已經調整完畢，在此，我們也將這些意見一起匯整，讓大家能夠輕易的上手。

在各位看下去之前，我們會將VT-60的調整先作出重點整理，也就是說，接下來讀者所看到的，先會是How to do(如何做)，然後再是Why(為甚麼)，我們相信，讓大家能夠先上手，然後再了解原因，不懂電路的朋友可以按圖索稷，想懂的在來看電路分析，一方面可以很輕鬆的做好，另一方面可以讓想懂的了解原因，這樣大家也不會看的”霧煞煞”。

歸納出VT-60的調整重點有下列幾點：(原因容後在測試篇中補述)。

第一：Q1(DN2540)的安裝調整，將R12換成360歐姆。

第二：調整負回授量，將1000P換成1500P的塑膠電容，耐壓350V以上。不修也可以，純粹聽感上的變化。

第三：若使用Look-T老師的電源變壓器，二組燈絲分開供電者，加裝燈絲平衡電阻100R*2支。

以上三點我們分別撰文如後：

Q1的R12，調整R12讓Q1通過6mA的電流，在ARC原廠是6mA~8mA，所以這R12的範圍也可以調整，這R12在討論區中有網兄測試完成，這部份的修正主要是要讓DN2540”動”起來，不然會造成只有一聲道有聲音，另一聲道會破聲。

Q1的作用為恆流源CCS，提供給V2及V3(就是6922/6DJ8)一個穩定的電流，更改R12的範圍可以從300R~400R都可以，看手邊有的就可以加上，我們建議是360R。

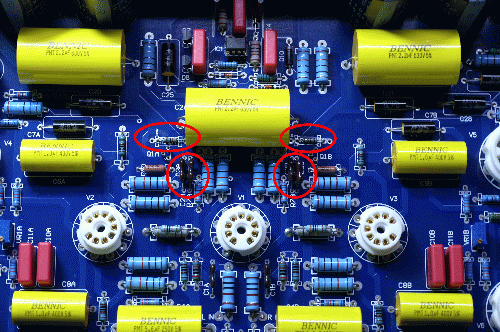

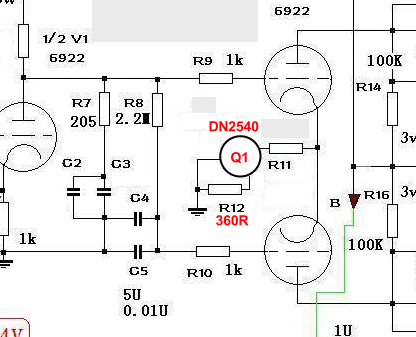

上圖:需要更改的地方(紅圈處)

在這裏提醒大家一點，Q1可以拿掉，並使用一支10K/1W的電阻代替，一開始若是沒有把握的朋友，我們教大家以下方法，請先看Q1部份的線路圖:

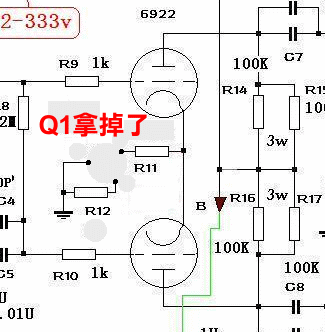

上圖:若拿掉Q1會變成這樣，R11與R12就不通了，R11沒有線連到R12

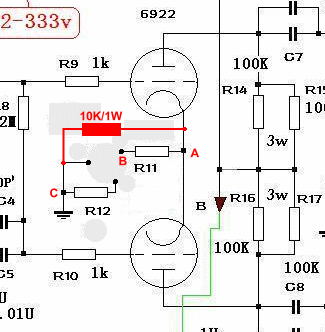

上圖:所以我們用一個10K1W的電阻代替Q1，就是6922的陰極電阻，在這裡我們也就從R11的二端分別標號出A.B.C三點，以方便解說，將10K/1W的電阻從A點接到C點，完成V2和V3的共陰極電阻下地，這樣V2和V3就會動

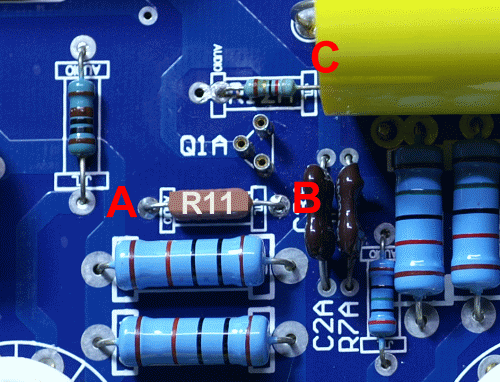

上圖:在PCB上就是這樣的位置，10K/1W的電阻從A點接到C點，另一聲道也是

有Q1和沒Q1有何不同?答案是有的，有Q1的是VT60SE，沒Q1的是VT60，這在ARC的歷史上也是重要的一頁，討論串中Look-T老師也有提到，給大家作參考:

ARC在1994年起開始供應VT-60和VT60-SE，
在電路部份兩台完全相同，只有機殼部分的差異，
到了1996年原先SOVTEK提供的6550B停止供應，
ARC改用Svetlana 6550C，但ARC發現聲音有差異，
ARC進行電路的修改，並在1996年6月公佈VT60和VT60SE的昇級套件，
Kit #79300055，主要修正了以下的幾點：
1.減少負回授，由20K改為30K。
2.補償網路205歐+2400PF改為205歐+1000PF//560PF。
3.倒相級加上FET恆流源，並把V2的負載電阻42.2K改成和V3一樣的50K。
4.改變6550C的偏壓電路，柵級輸入電阻由1K改為現在的6.81K(R20-R21)，
柵級偏壓電阻由100K改為161K(R18-R19)。

1996年6月以後出產的就是改版後的電路，也就是現在各位手上的電路。

原廠的恆流源電阻R12為499歐。
原廠標示B+為420V，穩壓輸出電壓為330V，V1的屏壓為57V，V2、V3的屏壓為178V。

經過我們測試的結果，只要R12修正成360R，Q1就會動作，要不要將Q1拔掉換成10K1W的電阻端看各人喜好，若是想要先聽聽沒有恆流源的聲音也不妨一試

Q1的功課就作到這裡，重點只有二點，您可以選擇有Q1和沒有Q1的方式，若有要裝Q1，請將R12改成360歐姆，若不裝，則照上面的方式直接10K/1W的電阻即可.

Q1搞定了，再來請大家看看燈絲的平衡電阻，請注意，若是您的變壓器只有一組燈絲電壓抽頭，則請跳過本篇，若是使用二組燈絲(也就是使用Look-T老師的變壓器)，則必須再加一組燈絲平衡電阻，會規劃成二組燈絲抽頭的原因不外乎是要讓變壓器的利用方式更加多元化，您可以選擇使用一組燈絲，讓多出的一組移作他用，也可以二組都用，我們分別解說如下:

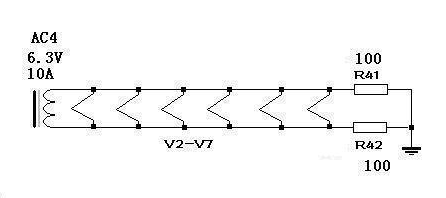

上圖:這是線路圖中燈絲的部份，透過R41和R42來平衡燈絲下地，但這二個電阻在PCB板上的位置是二組燈絲各一個，所以若只使用一組燈絲並不會產生問題

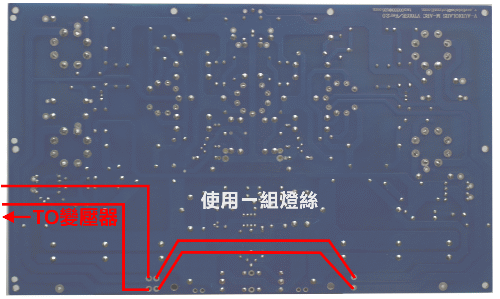

上圖:只使用一組燈絲的接法，並不用作任何修改

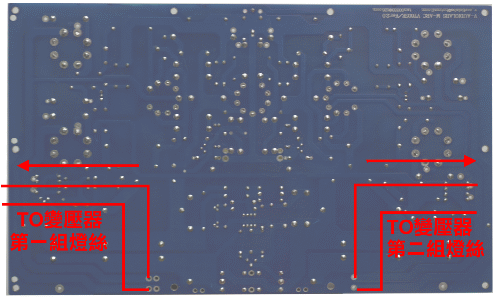

上圖:使用二阻燈絲的接法，各接上一組後變成每邊只有一個燈絲平衡電阻，所以我們必須加上另一個

我們再接下來的圖片中會有更詳細的說明，並請大家對照上面的線路圖:

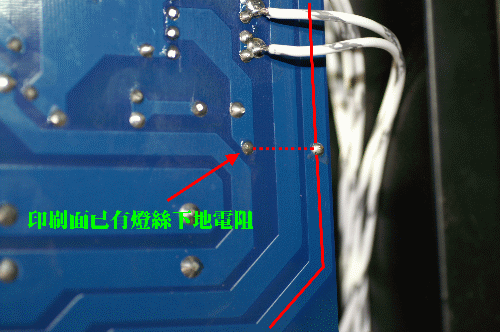

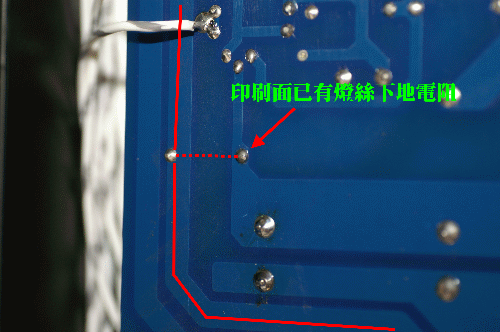

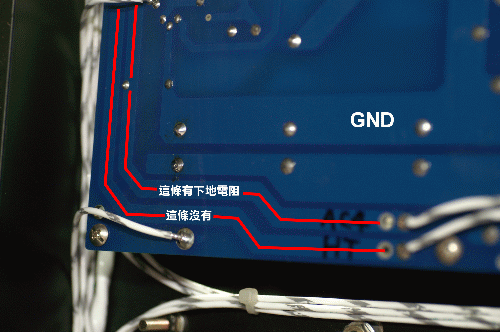

上圖:先看看燈絲平衡電阻在那邊?虛線部份就是燈絲平衡電阻，因為是在印刷面，所以我用虛線表示

上圖:這是另一邊的燈絲平衡電阻

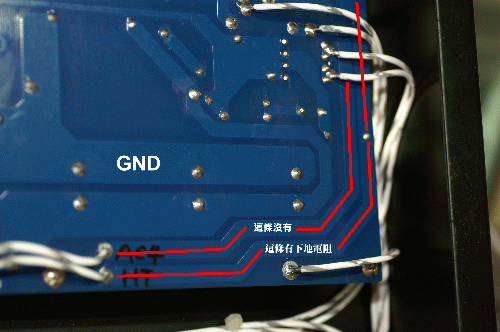

上圖:這樣比較讓大家看的懂，有電阻和沒電阻的位置一目瞭然

上圖:另一邊的燈絲線路

再來我們就要補上這二個電阻，一樣是100R/0.5W的金屬皮膜電阻即可，補上的方式為一端焊在燈絲線路上(培有平衡電阻的那一條)，另一端就焊在PCB板上的Gnd，也就是濾波電容的負端，照片如下:

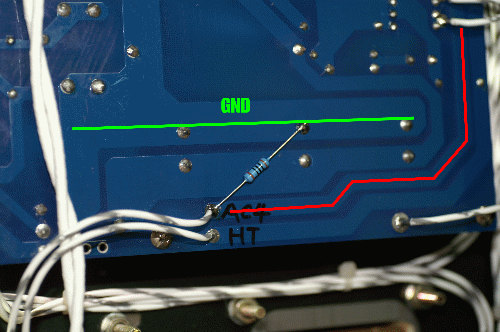

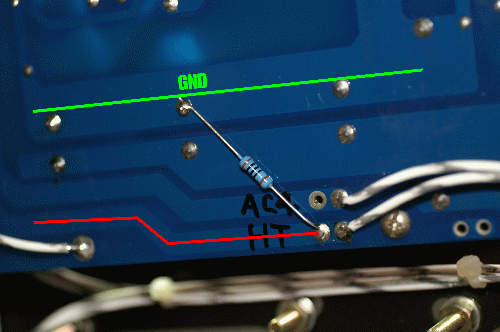

上圖:綠色的線是濾波電容的負端，也就是PCB板上的Gnd，將電阻跨接在這二端上焊牢即可

上圖:另一邊也比照辦理，電阻一樣跨接在二端，並且焊牢靠

這樣就大功告成，印刷面的一方我有照片，順便貼出來，這是原來就有的燈絲平衡電阻，不可以拆掉喔~

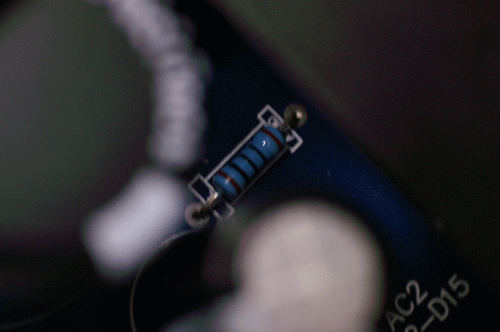

上圖:原來就有的燈絲下地電阻

在這邊我要提醒大家，若是手邊沒有100R的電阻，同時也很懶的出去買，那只接一組燈絲即可，電源變壓器上的燈絲電流也足夠供給機器上的真空管使用，不會有任何問題.

燈絲分開供電會比較好嗎?這是見人見智的問題，在真空管的世界裏，任何做法都有其可取優點之處，能夠提供更加充裕的電流讓真空管使用，也有加分的效果，給大家參考.

以上都做好了，讓我們來看看回授電容的改變方式，在這之前，我們要先提到，改變回授量是管機常用調音技法之一，我們套件上所附的為1000P加470P，共是1470P，加大或減少都可以，每個人家中的喇叭都不同，聽感也都不一樣，這真的沒有一個標準值，若大家要調整回授量，建議多買幾種容值來匹配，只要注意耐壓即可，WIMA有一種藍皮的FKP-1系列，聲音也不錯，或是塑膠電容(半透明狀臥式的)也行，只要耐壓夠，隨便手上有的都可以裝上試試

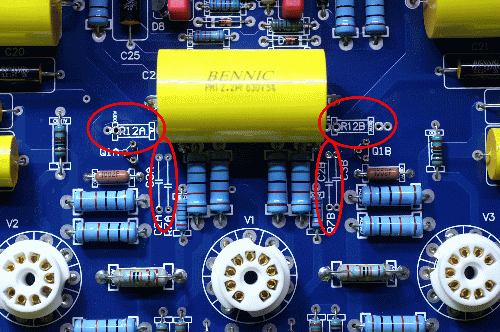

上圖:R12請自動忽略，看看直的紅線框起來的部份，這四個電容就是負回受電容，增增減減隨心所欲，若要將來不用動焊槍，可以用IC座的腳拔一根起來，焊在PCB板上，便於快速插拔更換

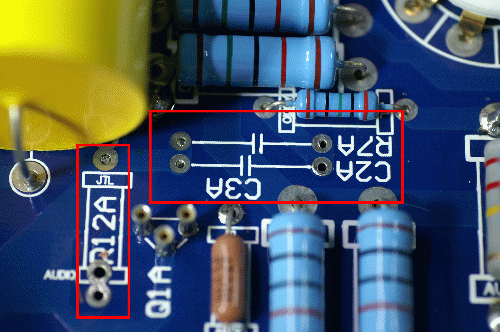

上圖:圖中的C2A和C3A就是更換回授電容的地方，R12就不用管，謝謝.

在更換時二聲道的容值要一起更動，不可一邊大一邊小，也就是C2A和C2B，C3A和C3B，不能只改一邊，這樣聲音會怪怪的.

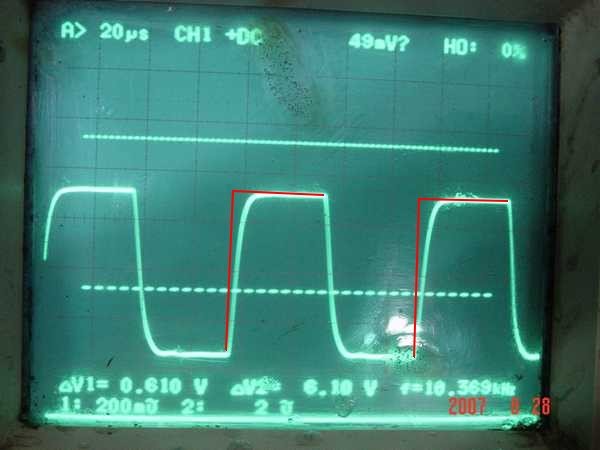

上圖:讓上示波器看，改變回授電容會改變方波的前端形狀，一般來說還是以耳聽為憑，大家可以試試看，那種波形來搭配自家喇叭會最好聽.<以上圖僅供參考，因為若要將所有的回授電容組合一一列出，然後拍照，這裝機報告可能要寫到明年>

調整篇看完了，請休息一下，接下來我們要進行測試篇，在要進到下一篇之前，請務必將上面的調整篇看懂，一次不懂就看第二次，看到有心得，也確定都照著上述文章都作好了，線也沒有接反，電容極性都對，電阻也都插好焊牢，該有的都有上，這時就可以準備上電.

在上電之前請先回答下列問題，都打勾了才能進到下一項

問題	打勾
Q1:我已經將燈絲電阻100R/0.5W加裝完成了，若是請打勾(只用一組燈絲免答)
Q2:我已經將回授電容改好了1500P加470P，耐壓也夠，若是請打勾.
Q3:我將Q1拿掉，用一個10K/1W的裝在A-C二點上，而且二邊都有裝，若是請打勾(有裝Q1免答，請答Q4).
Q4:我有用Q1，而且R12改成了360歐姆了，若是請打勾.(沒裝Q1免答，請答Q3)
Q5:我昨天有睡飽，若是請打勾.
Q6:我確定線都接好了，0-16的NFB也沒接錯，若是請打勾.
Q7:我確認以上打勾都是屬實，不是亂答.
Q8:我確定上述Q6問題沒錯，Double Check OK!!
Q9:我確定站長很用心寫這篇裝機報告，我給99分!!若是請打勾.^_^!!

測試篇

在測試篇之前，請先準備好三用電表(最好是2個)，一字小螺絲起子，一對試爆用的小喇叭，或是50W的8R水泥電阻

測試時喇叭輸出一定要接上，不管是試爆用的小喇叭，或是50W的8R水泥電阻，一定要接上，我們再強調一次，一定要接上喇叭在輸出端當負載，因為這是大功率的真空管機，稍有不甚(例如真的將0-16NFB接反)，我們也要保護輸出變壓器及機器.

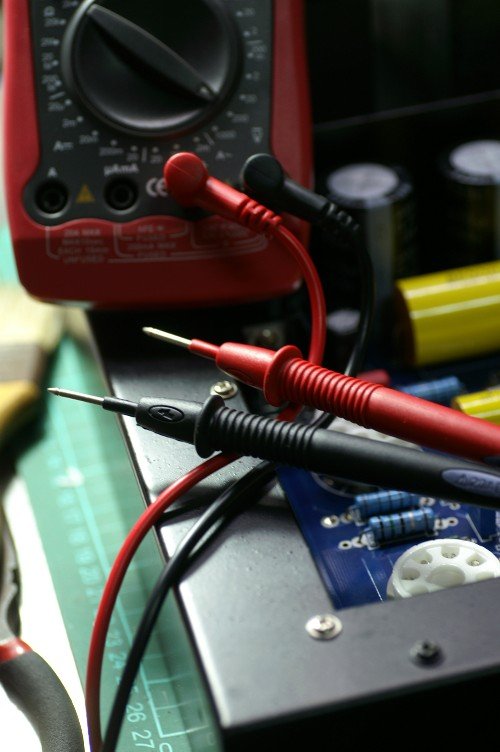

上圖:請準備好三用電表，小一字起子，準備送電測試

上圖:量測總圖，所有本機測試點，從A~G，還有一個R12，我們分別解說如下

先來了解三用電表的檔位，在測試VT-60時，我們需要用到DC的電壓檔(V檔):

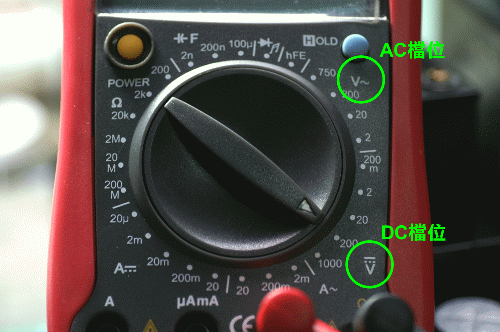

上圖:每個電錶檔位不一，但是DC(直流)和AC(交流)都是有的，每個標示的都是各檔所能量到的最大值，也就是在這個數字以下的都能量取，選擇合適的檔位是非常重要的，有助於我們馬上判讀，若是有自動選檔的電表就不在此限.

我們需要先量取B+電源(線路圖上的A點)，再來是第二級的B+(線路圖上的B)，在這邊我們選擇合適檔位如下所列:

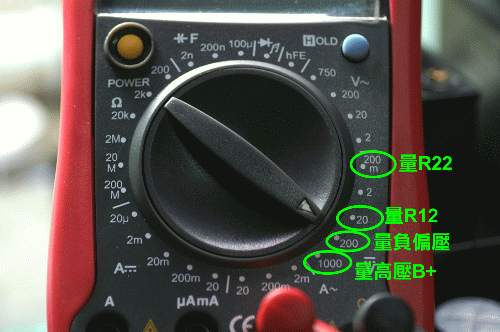

上圖:看到了嗎?量B+就請固定在1000V的地方，量負偏因為只有54V，所以我們選擇的檔位是200V，量R12的跨壓則是2.2V，所以我們選20V這檔，而R22因為只有0.065V以下，所以我們選擇是用200mV，當然要用高一點也可以，用2V這個檔位也是不錯

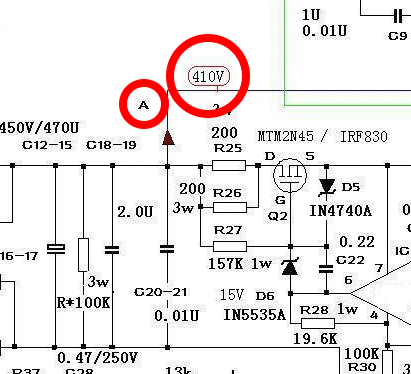

接下來看看A點在那邊?先看線路圖:

上圖:看到沒?紅圈中就是A點，也就是我們第一個要檢查的點，在線路圖中，是在C18或是C20的正極，在PCB板上就是下圖的A點處.

上圖:就是標明A點的地方，為求方便，下面的文章若有提到的這張圖我們統稱為"量測總圖"，也就是說，當我們提到--"請看量測總圖的C點"，就是請您看上圖的標示C的地方.

好了，讓我們現學現賣，請將三電表的檔位固定在1000VDCV直流檔，然後將黑色探棒固定在量測總圖上的文字"黑色探棒接這邊Gnd"箭頭處.

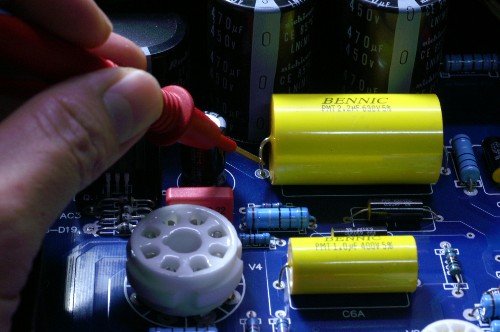

上圖:就是這樣，將黑色探棒與圖中的接點相觸，並固定之，若有鱷魚夾就更好，可以穩穩的咬住，不用怕鬆脫，若是沒有也可以，我們強調的是，這點就當做量測的固定Gnd地點，接下來要量的都是以這點為0V，探棒就不用移走了，固定在此處即可.

OK，看懂上面的文字及圖片後，我們就要準備上電了，首先請準備好5A慢融的保險絲，先不用插上管子，然後送電!!!!

接下來若沒有爆炸，沒有異聲，沒有煙火，沒有不尋常的現象，那就恭喜你，這就完成了最艱難的部份.

上圖:沒有爆炸，就可以安心的繼續下一步，(炸電容及出火花是不被允許的)!!

好，接下來請將紅色探棒接在量測總圖的A點上，記得三用電表是固定在DC1000V的檔位，這時您會看到應該是430V，因為我們真空管都還沒插上去，所以會高一些，這部份在我們市電所供應的電壓也會有差，所以範圍若是在450V以下都屬正常

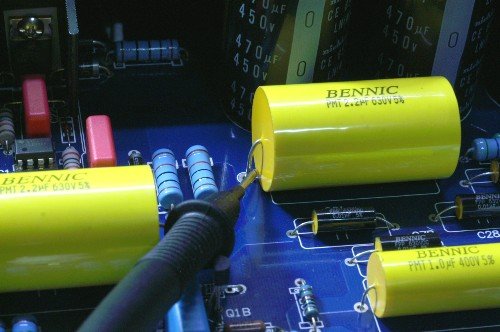

上圖:量取量測總圖上的A點，這時觀看三用電表上的讀數，應該是430V左右，然後重複上述步驟，量取量測總圖上的B點，應該與A點是一樣的.

接下來量取量測總圖上的C點，這在線路圖上是表示如下:

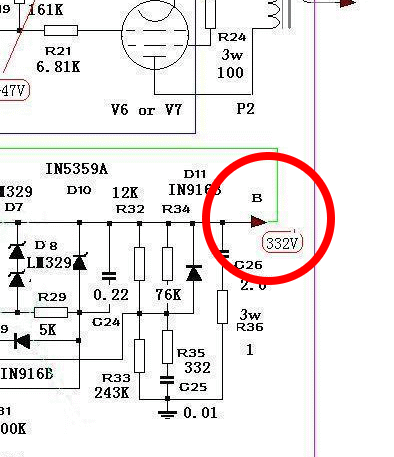

上圖:接下來我們要量的就是線路圖上的紅圈處，也就是第二級的濾波電壓，在量測總圖中是標示為C點

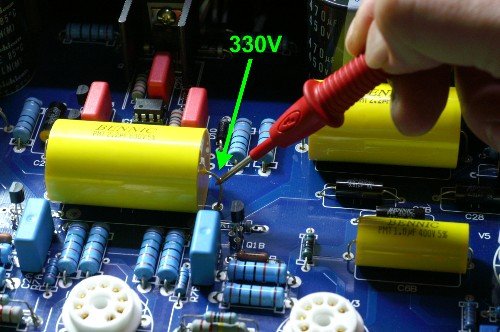

上圖:量這邊，量測總圖的C點，電壓應該是在330V左右，沒有插上真空管會較高一點，應該是有10%的變動率，所以量到350V左右也屬正常

2007/12/27 由Look-T老師補充---按標準零件裝置後， B點的輸出電壓約在345V上下，在這個電壓下聲音會變的生硬、毛噪。這時只能修正R34(76K)這支電阻，讓電壓回到332→334V之間。測試實驗後確定R34變更為110K(可100K串10K)。

量到這邊，應該大家都已經熟悉了工作點的量測，接下來我們要進一步的來調整6550的負偏壓，也就是W1的可變電阻，讓我們先看看線路圖:

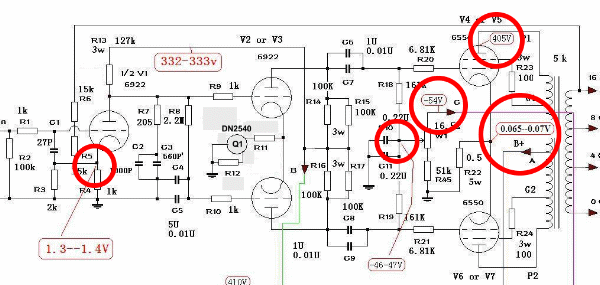

上圖:接下來的就要量取以上線路圖上的工作點，首先我們要測試6550的負偏壓是多少?然後調整到我們想要的負壓，在上面的線路圖上，就是標示為C的-54V處，還有W1的左邊，標示為-46~ -47V的地方

在量測總圖上，我們要量取標示為D，E二點的負電壓，這時請將三用電表打在直流DC200V的地方，準備測試，這時還不用插上管子，方便先調整，這VT-60線路是屬於固定偏壓，我們要調到-46V來看看

上圖:這就是量測總圖上的D點，旋轉W1(就是下方可變電阻，來達到我們要的-46V)

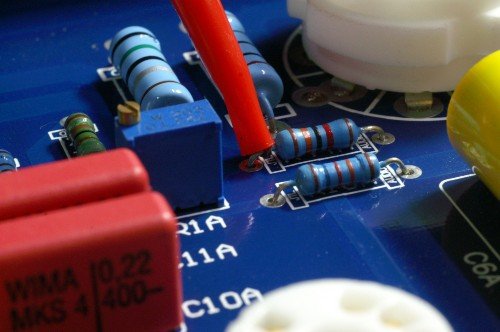

上圖:紅棒接上圖所示，這紅棒所觸的電阻接腳和隔壁的電阻是相通的，所以位置沒關係

調整好了後再調另外一邊，一樣照上面的步驟來做，調整6550的負偏到-46V

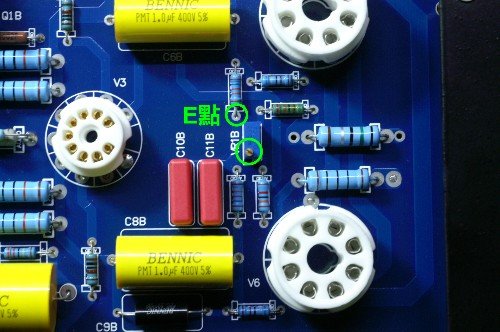

上圖:另一邊量測總圖的E點，一樣步驟調整W1的可變電阻到-46V

在測試時，我們建議是使用一種叫作測試鉤的小玩意兒，可以較輕鬆的完成作業，這東西不貴，大約十多元，有大中小三種尺寸，我自己作了幾條，方便在量機器時使用，這東西壓下去會有一個鉤子跑出來，一放開就可以緊緊的卡在要測試的接腳上，非常方便，請看圖:

上圖:測試鉤壓下去，會跑出一個鉤子出來

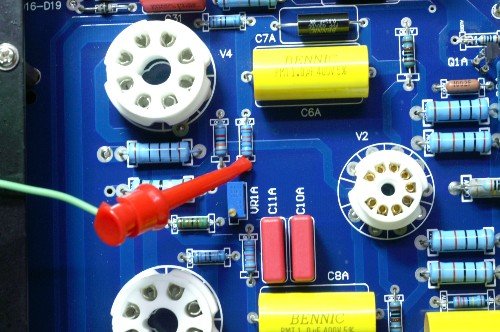

上圖:放開後就緊縮的夾著電阻腳，這時就不用手去固定住了，可以安心的騰出手來調整VR

上圖:固定好了就是這樣，示波器的探棒也有這種鉤子，不過材質比較好，我是買便宜的中型測試鉤.

OK，接下來將黑色探棒拿開，並斷電，我們要來量取R12的恆流源

插上三支6922，而後面的6550先不要插上，我們要先看看Q1的電流是多少，這邊假設把管子都全部插上去了，若是前面有問題，跑到後面放被6550放大，會造成喇叭或是OPT的衝擊，所以我們一步一步的來

插上三支6922/6DJ8後，我們再送電，等大約3分鐘，讓管子熱了之後，將三用電表撥到DCV20V的地方，準備好量取R12，如下圖標示

上圖:將紅棒及黑棒分別放在R12的二端，這叫做量取R12的跨壓，我們應該可以得到2.2V的一個電壓，這樣就沒錯了，在這邊紅黑棒可以交換邊，不會有問題

上圖:一樣量取另一聲道的R12跨壓，也是會得到2.2V的直流電壓

正確的來說，這是在R12上得到一個壓降，電壓過了R12後會有2.2V的壓降，那如何知道電流是多少呢?很簡單，我們已經知道這電阻是360R，然後又知道壓降是2.2V，套入公式V=I*R，我們要求的是I，也就是I=V/R，所以是2.2V除以360R=0.00611A，就是6mA，(1A=1000mA)

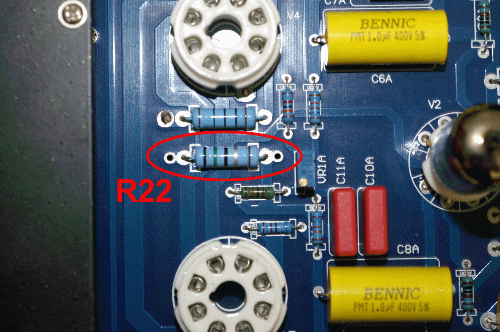

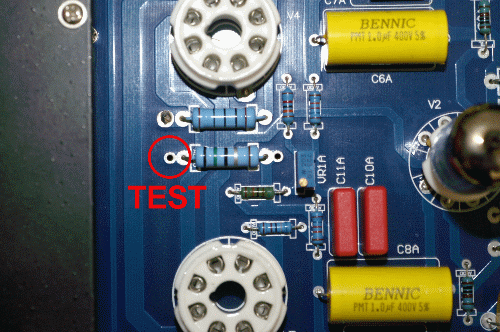

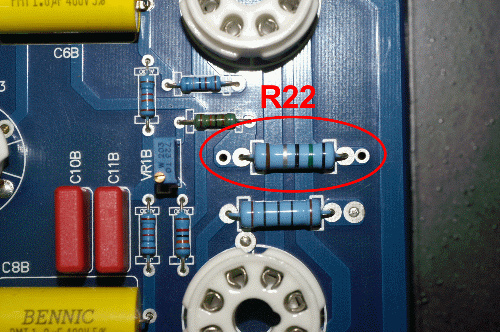

大家會了吧?求電流也是這樣簡單的，我們在後面也會求6550的電流，這公式也請牢記，等一下我們還要量R22，也是套用這個公式.

其實到這邊也都差不多了，接下來若沒問題我們就要將6550插上，此時先將電關掉，等6922較冷了，再準備插上6550做最後的調整.

再次提醒大家，一定要在喇叭的輸出端加上一個負載，不論是試爆用的喇叭，或是50W的8歐姆大電阻都可以，一定要這麼做，以策安全

插上全部的管子，讓我們送電!!!

送電後若沒有聽到任何的異聲，每支真空管也都亮起來，等個2分鐘看看，請再重覆的量取量測總圖中的A，B，C三點，看看電壓是否有任何的變動，照理來說就會變成A，B二點為410V，而C點是330V左右，這也是我們要的結果，然後就準備量測D，E點，看看負偏有沒有和我們剛剛調整的是一樣的，若有變動請再調整W1可變電阻.
