搭棚別怕之5965直交2A3簡單搭棚報告--實作篇 by hn702906

  • 上一章報告我們完成了5AR4整流管電源的部份,接下來重頭戲也是最重要的部份,線路的實作~
    在開始之前,請下載線路圖並列印出來, 並且備好工具,準備開工~

  • 首先還是將燈絲搞定,先從5965著手:

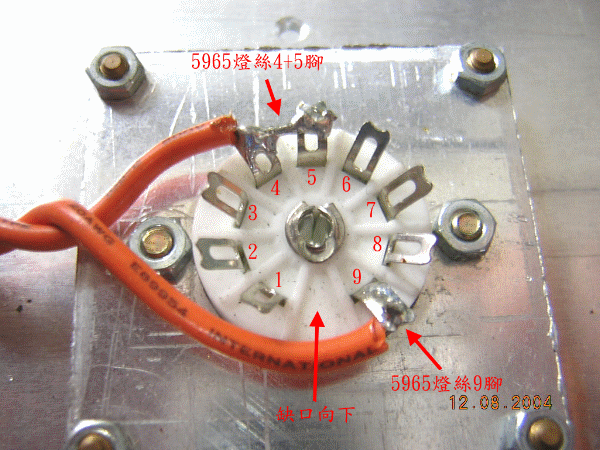

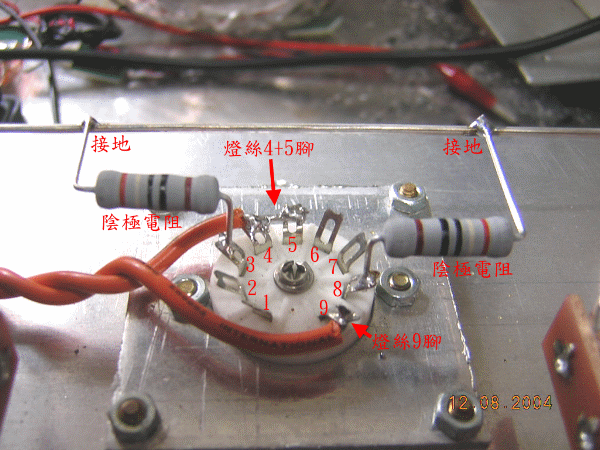

  • 上圖:5965共有9支腳,缺口向下,順時鐘方向為1~9腳,這次我們用訂做的變壓器,5965的部份預計送上6.3V交流燈絲電壓,跟據Datasheet(請看基礎篇)燈絲是4+5腳(就是把4腳和5腳接在一起)和9腳,如上圖焊接好


  • 再來是2A3的燈絲,2.5V,和電阻包上的100歐姆一起做,如圖:

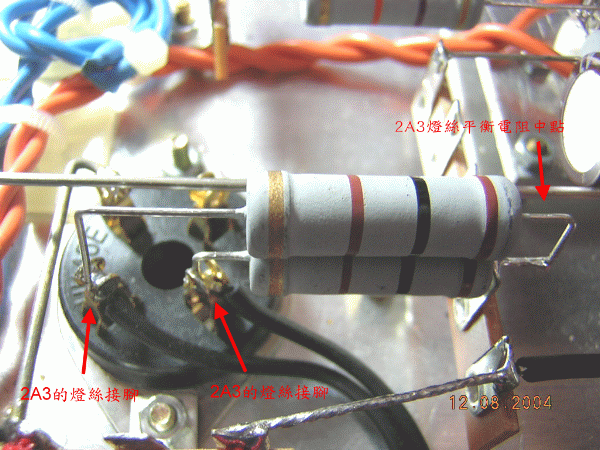

  • 上圖:2A3的燈絲為1.4腳(就是粗的那2腳),Datasheet請參照基礎篇


  • 另一支2A3也是同樣辦理:



  • 這樣就可以把真空管點亮了,由於是交流點燈,2A3必須加上燈絲平衡電阻,以減少交流電所引起的交流聲

  • 再來回到5965的部份,將陰極電阻裝上:

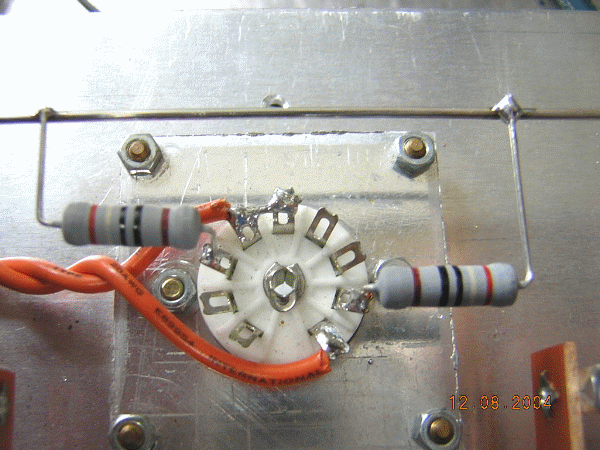

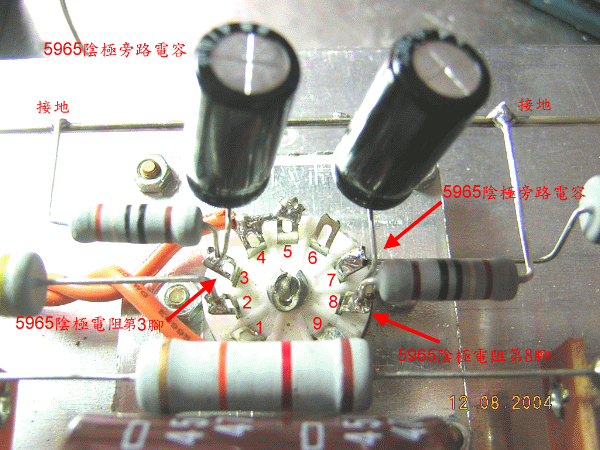

  • 上圖:5965的陰級電阻裝上3腳及8腳,電阻的另一端接地,因為5965是雙3極管,分為左右二邊,左邊的陰極是第3腳,右邊的陰極是第8腳

  • 讓我們看另一張圖:


  • 這樣的角度比較清楚,請對照基礎篇中的Datasheet


  • 再來安裝5965的陰級旁路電容:


  • 上圖:陰極旁路電容一樣是接到陰級電阻的同腳位,另一端(負端)接地,注意!!電容有分極性,請勿接反,(如果想看煙火爆竹則不在此限),第二腳及第8腳則是訊號輸入端的40K電阻,也一並焊上,電阻另一端接地

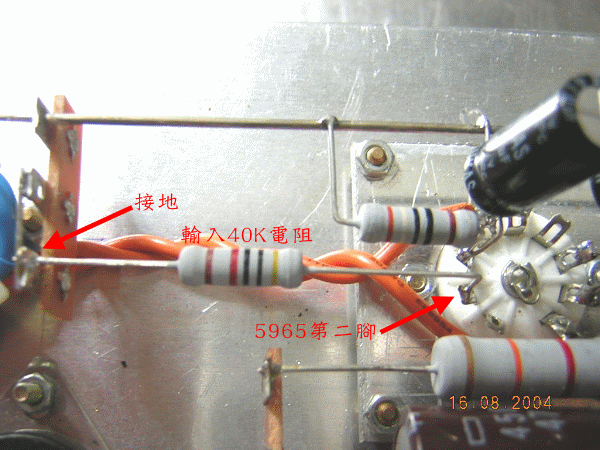

  • 上圖:輸入端的40K電阻一邊接第2腳(5965的柵極),一邊接地.

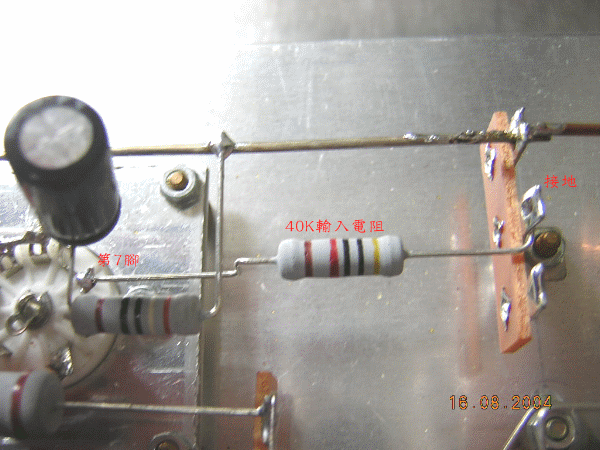

  • 上圖:輸入端的40K電阻一邊接第7腳(5965的柵極),一邊接地.


  • 5965的部份到目前為止就快完成,只剩下屏極電阻還未焊上,但別急,先從退交連網路的部份做,工序會比較簡單一些

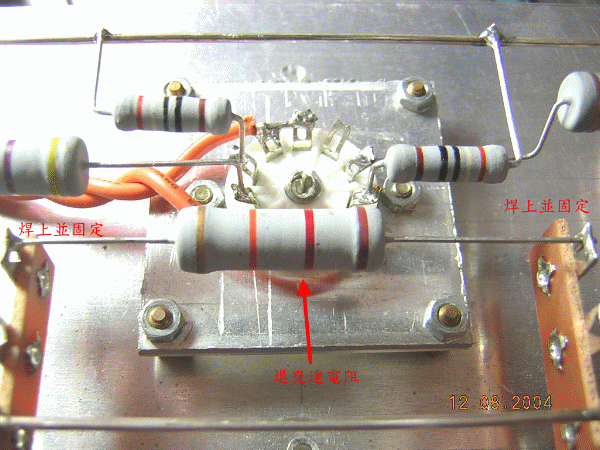

  • 先找出電阻包中的退交連電阻(12K棕紅橙金),二聲道共用一個,先固定在搭棚架上,二端不可接地,焊好備用

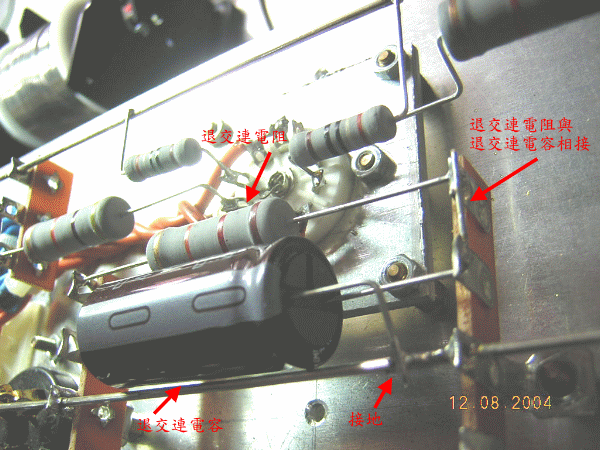

  • 再來是退交連電容,負端接地,正端與退交連電阻連接,如圖


  • 上圖:退交連電容(2聲道共用)與退交連電阻連接示意圖


  • 作到此處,已經完成一半,再來先放著,從2A3來著手做

  • 先將OPT的高壓連接到2A3:

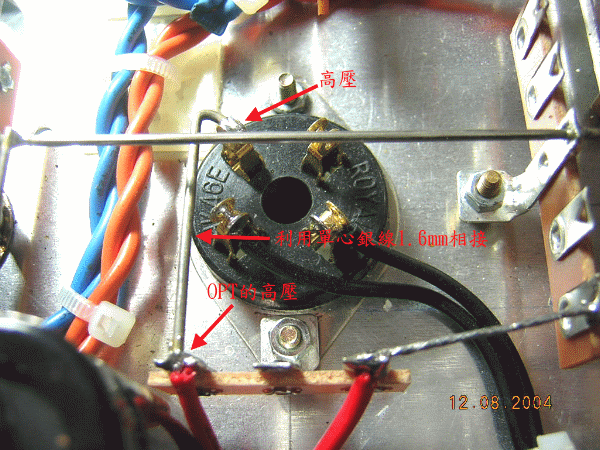

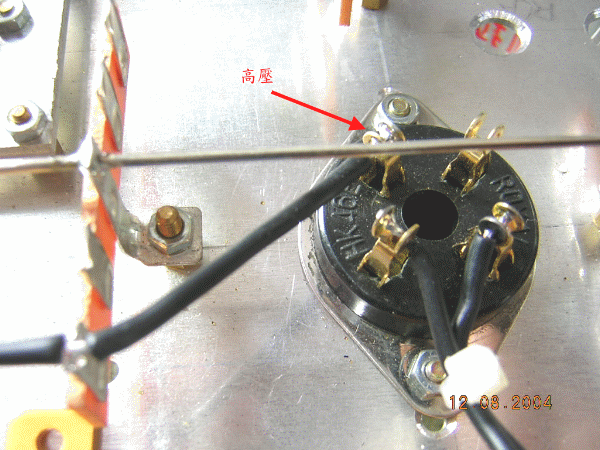

  • 上圖:將高壓送到2A3的屏極,圖中小弟是先用搭棚架固定好後再連接

  • 另外一支2A3也是一樣:


  • 上圖:透過搭棚架連接可保持線路的整潔與美觀,對聲音是否有影響?就要等待各位自行實驗一番


  • 高壓做好後,進行2A3的陰極電阻焊接:

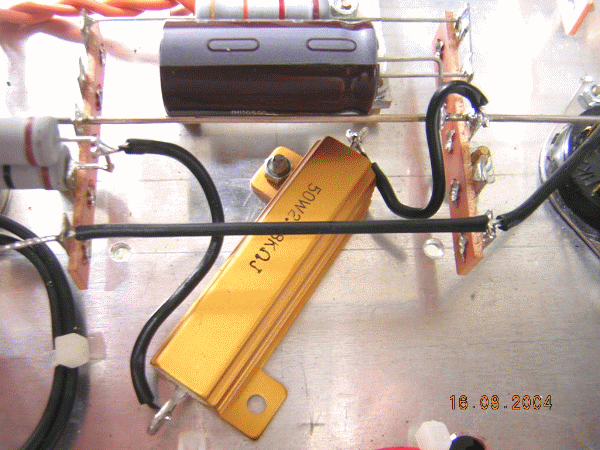

  • 將2A3電阻包中的陰極電阻取出,鎖在機箱上,這次的2A3陰極電阻是採用鋁殼線繞50W的2.58K,誤差都在5%以內,厲害非常!!


  • 另一聲道的2A3陰極電阻:

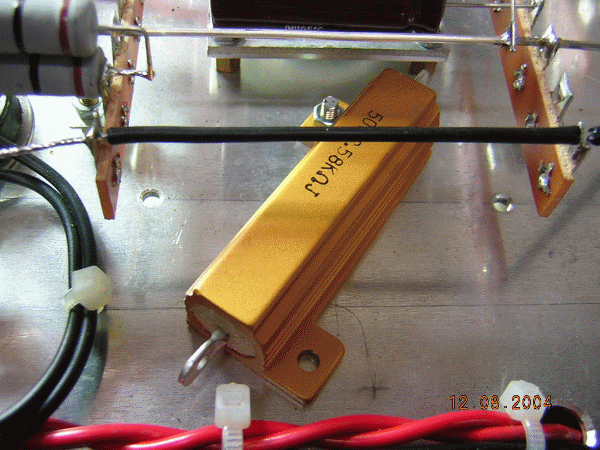

  • 上圖:先固定好陰極電阻

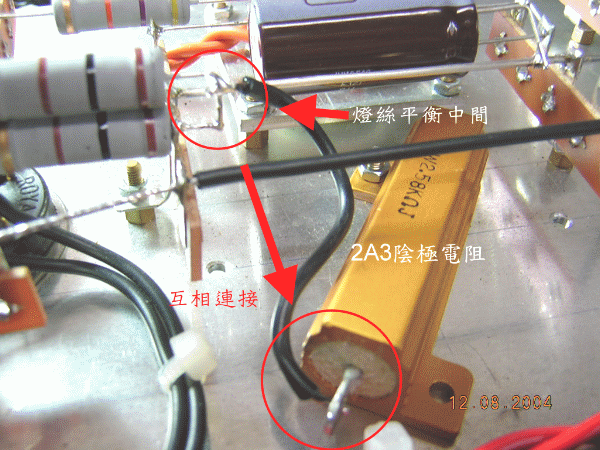

  • 都固定好後用線連接至2A3二個燈絲平衡電阻的中點:


  • 上圖:陰極電阻連接到2個燈絲平衡電阻的中點

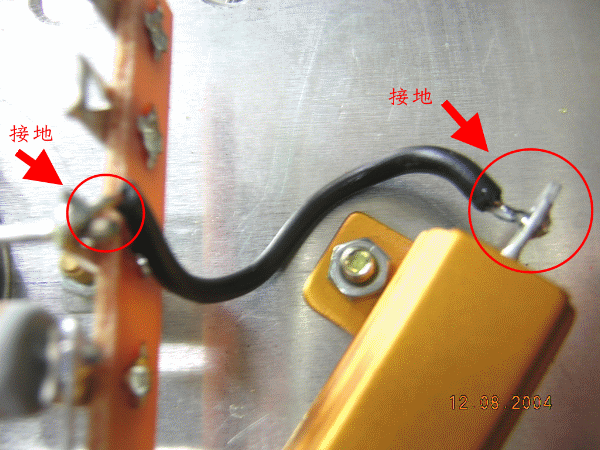

  • 而另一端則接地即可:

  • 上圖:另一端與地線相接,焊好固定

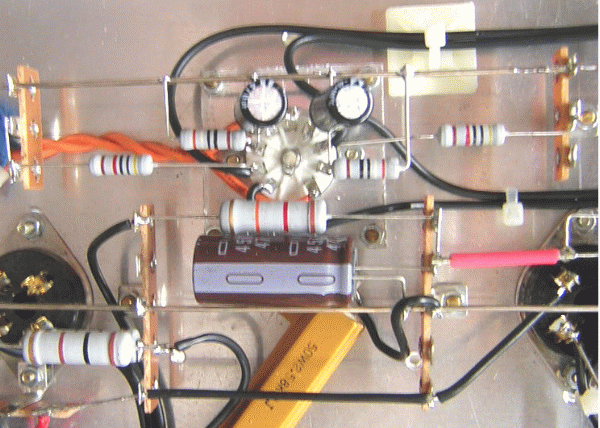

  • 上圖:完成的樣子

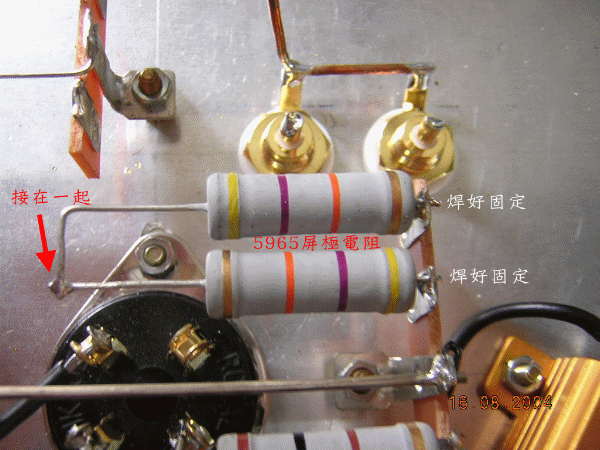

  • 再來是將5965的屏極電阻加上,從電阻包中取出47K/5W的電阻2個,焊好固定備用:
  • 上圖:焊好屏極電阻在搭棚架上,並將另外2端接在一起(因為2聲道的屏極電阻共用一條B+電源)

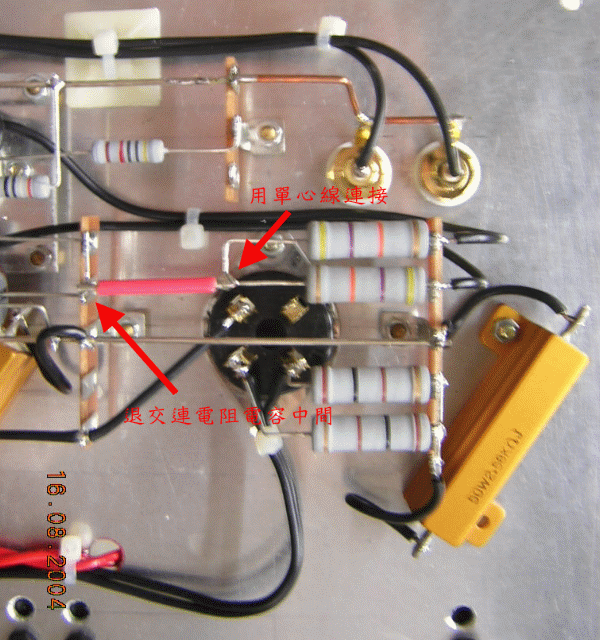

  • 焊好後利用線將屏極電阻與退教連電阻電容中間相連接,如圖:

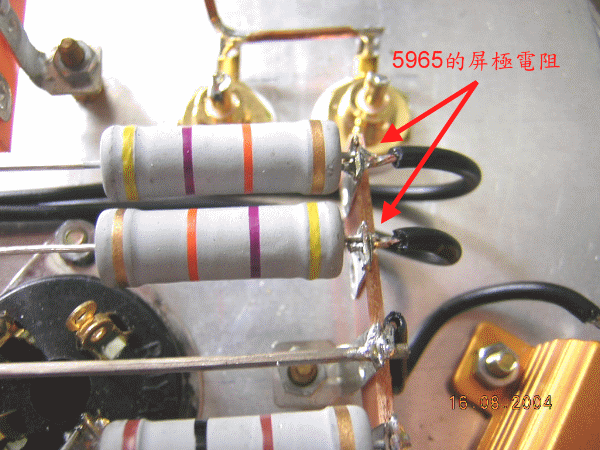

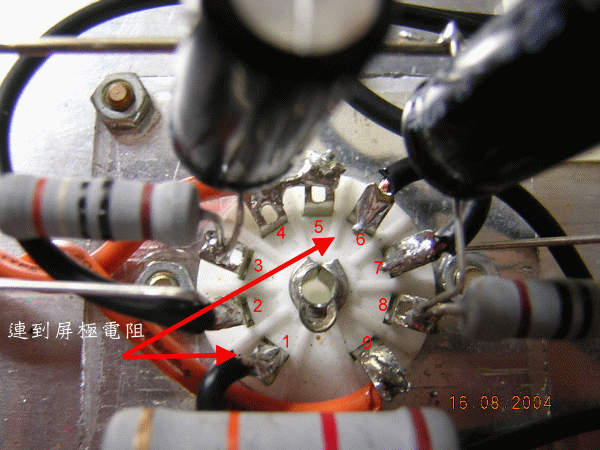

  • 連好後將5965的屏極電阻另一端分別連到管座的1.6腳
  • 上圖:利用線材將屏極電阻另一端連到管座上
  • 上圖:連到管座上的第1.6腳(請對照線路圖)
  • 然後將B+送入退交連網路,這條線比較長,請小心焊接,如下圖所標示:
  • 上圖:將整流濾波後的B+高壓送入退交連網路中,也可說是將B+與5965的屏極相連接
  • 看一下近照:
  • 將B+接到退交連電阻
  • 上圖:完成退交連電阻與B+相接及5965屏極電阻的連接
  • 至此,只剩下訊號輸入及5965與2A3直接交連的部份未做,加把勁,就快完成了~

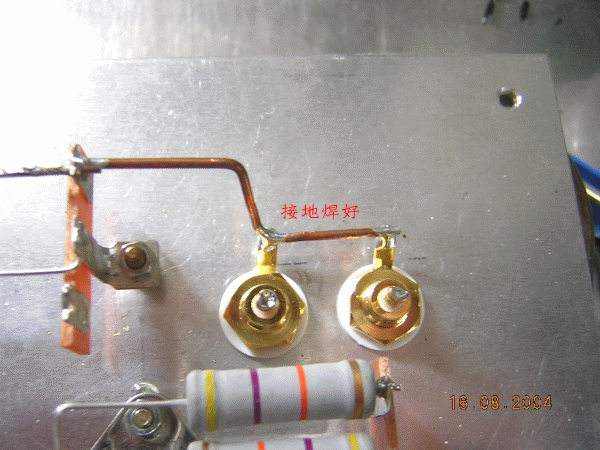

  • 訊號輸入先做,先將RCA的下地做好,如圖:
  • 上圖:利用單心銅線將RCA的地共接在一起,並拉至搭棚架的地線相接

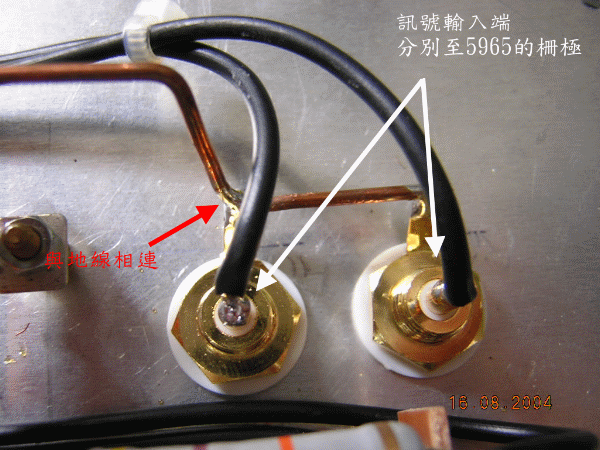

  • 再來將RCA接頭訊號輸入連至5965的柵級,也就是2.7腳,如下圖
  • 上圖:訊號輸入端接線
  • 管座連接及配線示意圖,訊號輸入最好與其他電源配線分開,以免互相干擾

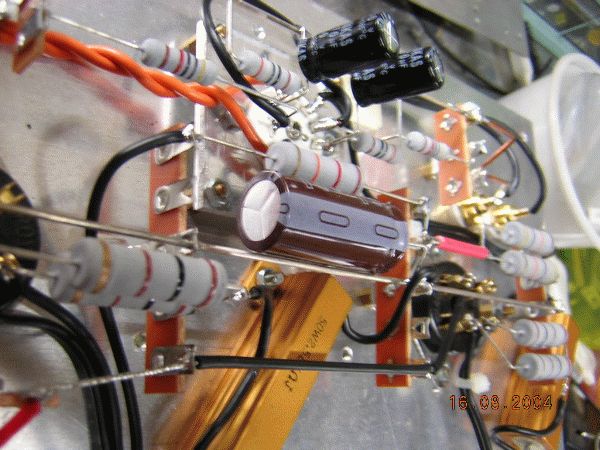

  • 來一張完成照
  • 最後直交的部份則是將5965的1腳連到2A3的3腳(左聲道),而右聲道則是將5965的6腳連到另一支2A3的第3腳,這部份就不照出來,考驗一下讀者的功夫喔~~^_^~~
  • 終於完成,這時後雖然還未上電,但看到自己親手做出來的搭棚直交 2A3,是不是有一種滿足感?
  • 要上電之前請先做如下檢查:
  • 1.各焊點是否牢固,而且並無冷焊?
  • 2.線路圖是否對照正確?並無錯接的情況發生?
  • 3.各零件極性是否正確?沒有接反?
  • 4.用電表量測各接地點是否相通?(用蜂鳴檔)
  • 如果都正確無誤,就可準備上電,在上電之前,請注意:
  • 1.將管子都插上才可上電
  • 2.將喇叭輸出端接上假負載,一般都是一對很爛的喇叭,如果沒有,請用8歐姆/5W的電阻代替
  • 3.上電後觀察是否有火花煙味?管子是否有不正常的紅光紫光綠光籃光黃光白光?若有請速斷電檢查
  • 4. 送電後勿用手去摸高壓<--這點最重要@_@

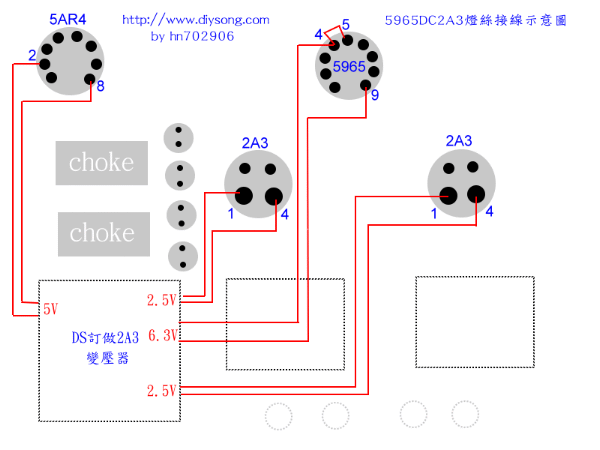

燈絲連線示意圖:
