LS-7裝機報告Part-3 -- 補充及裝機測試說明
by hn702906

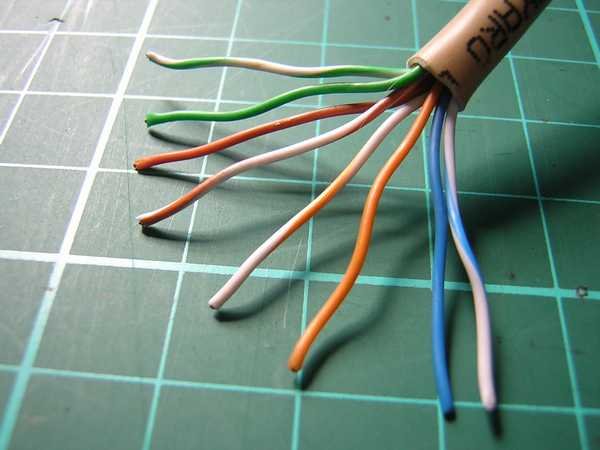

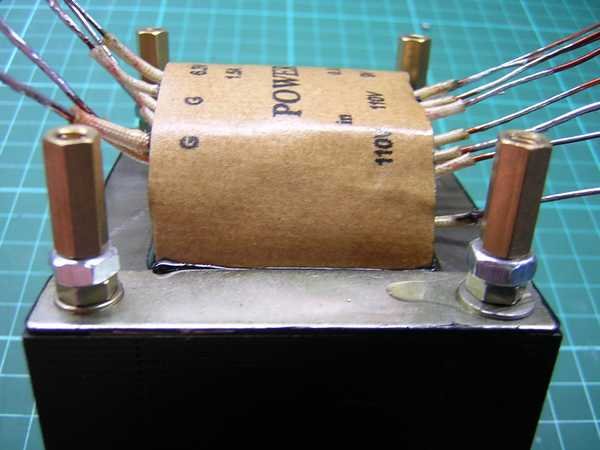

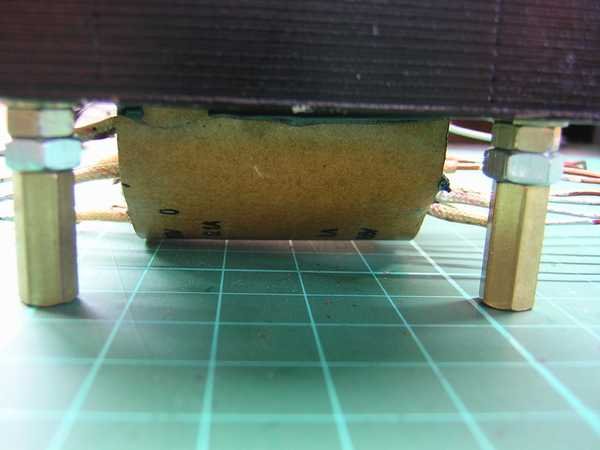

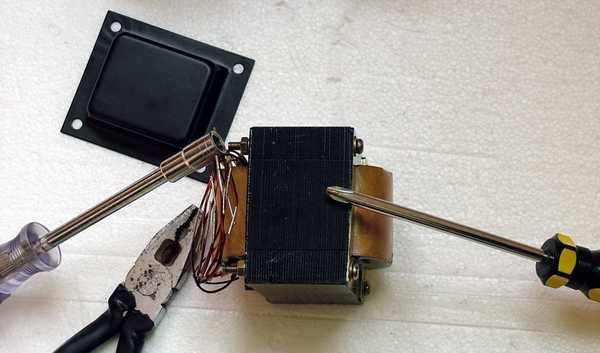

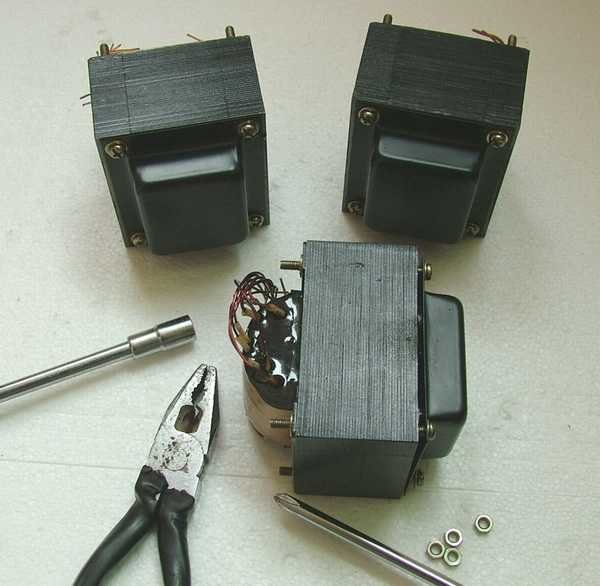

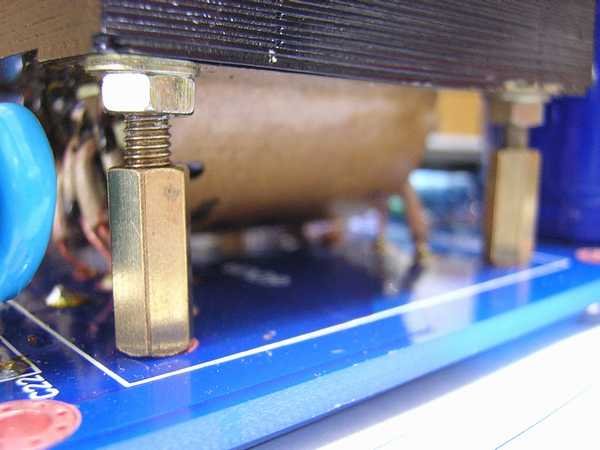

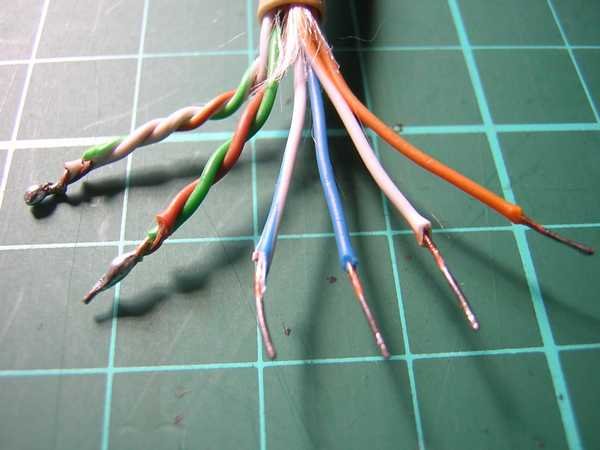

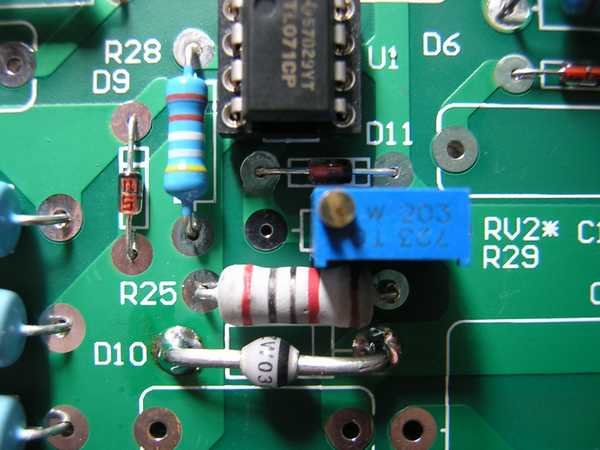

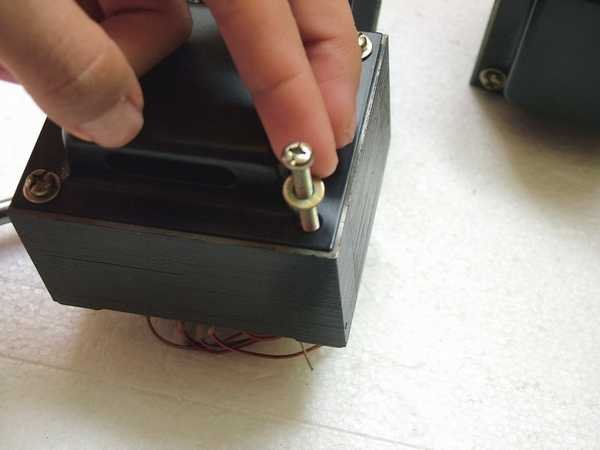

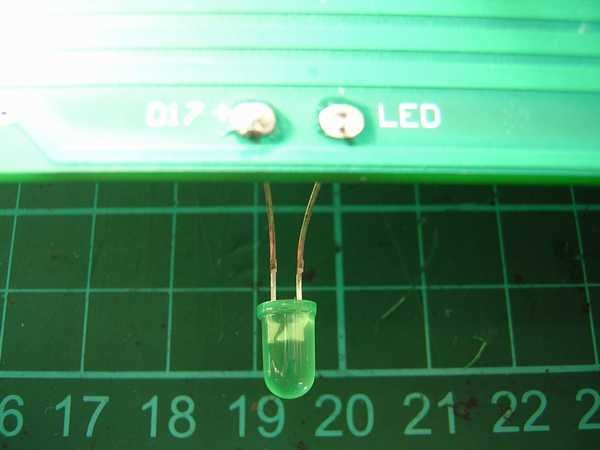

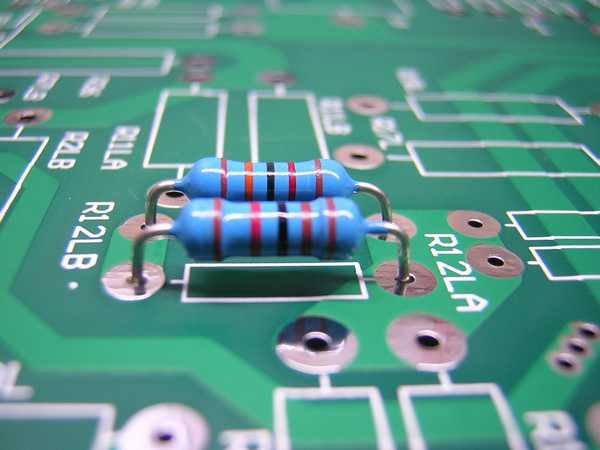

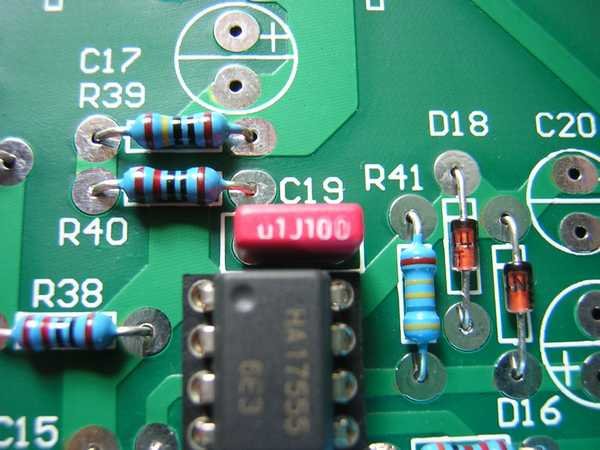

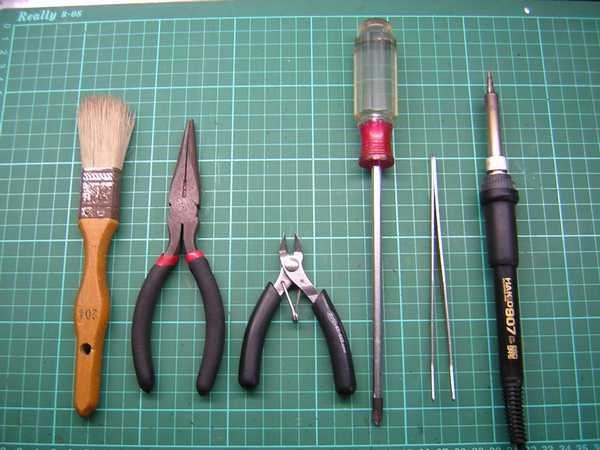

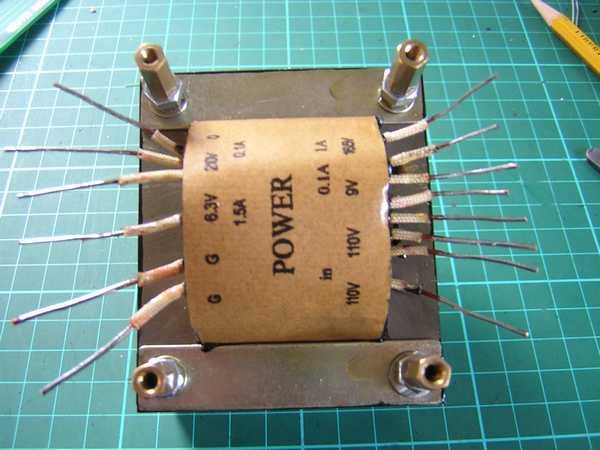

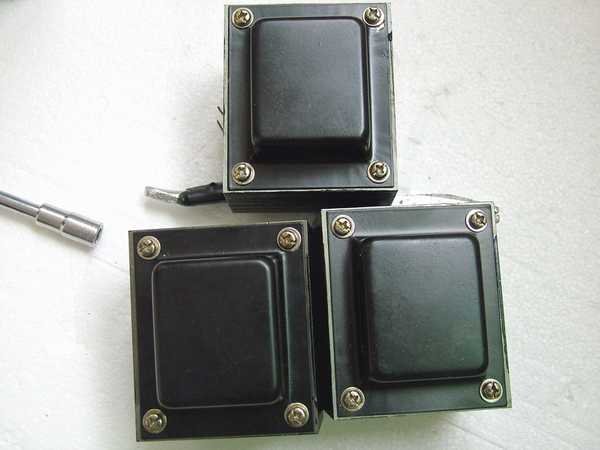

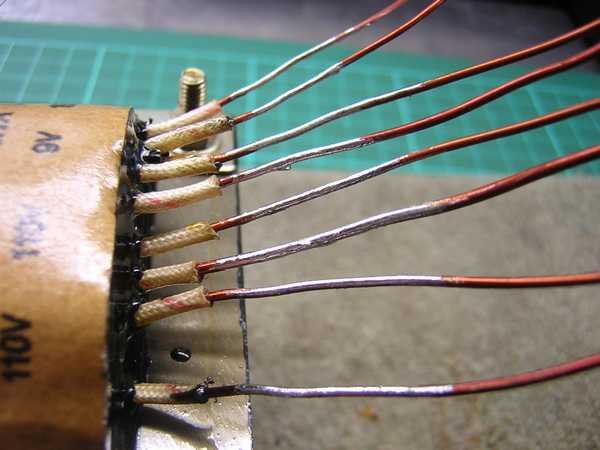

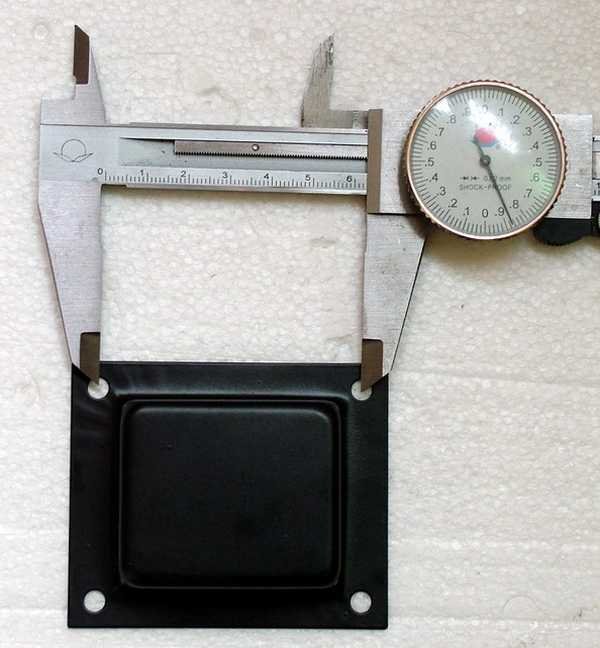

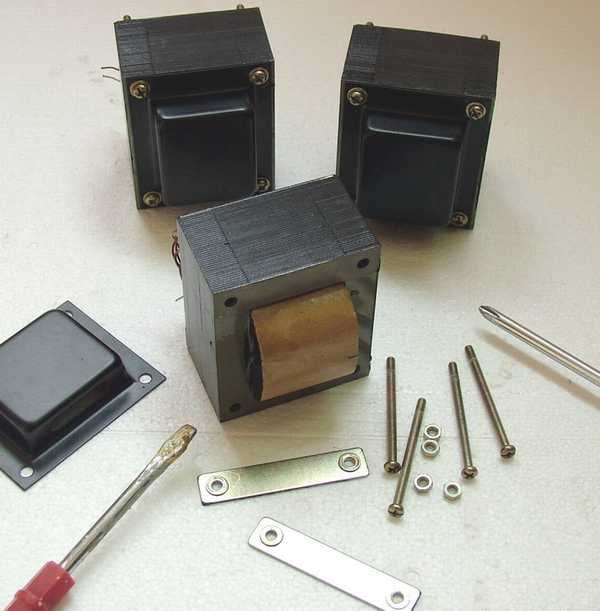

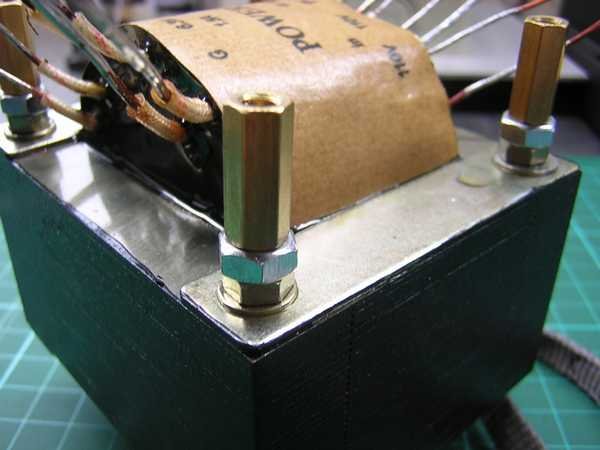

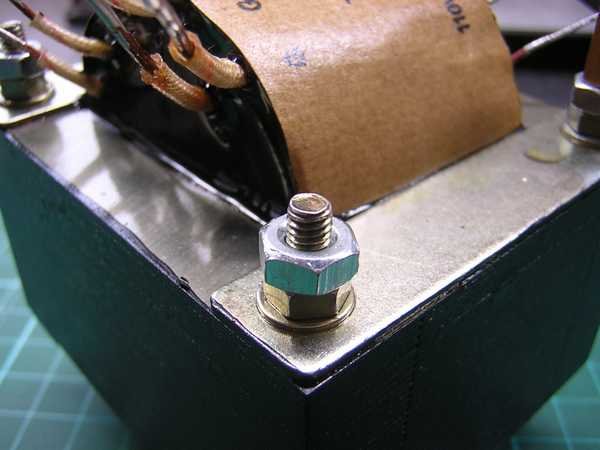

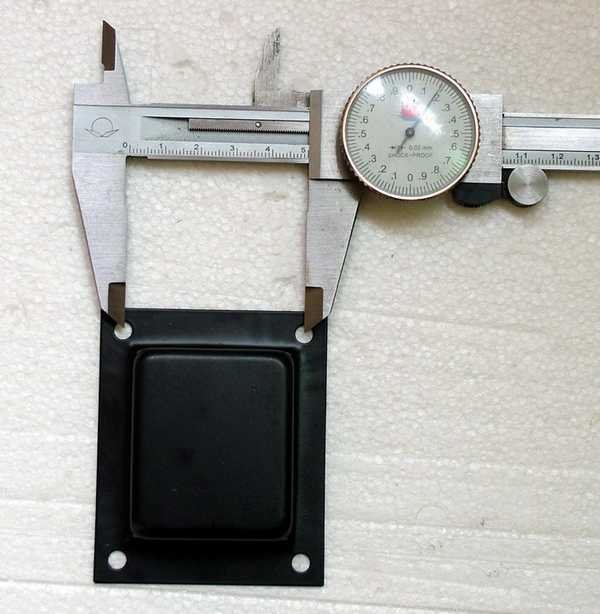

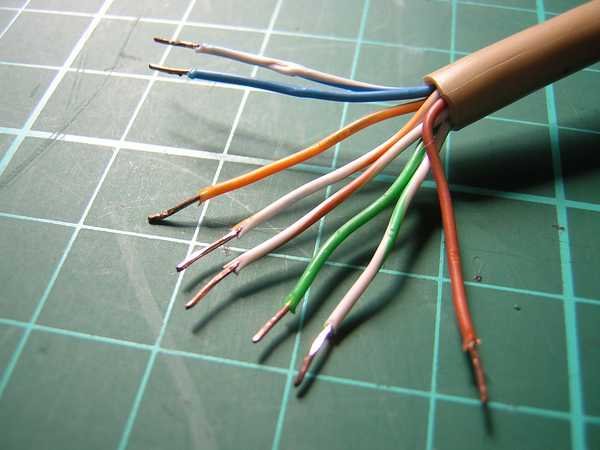

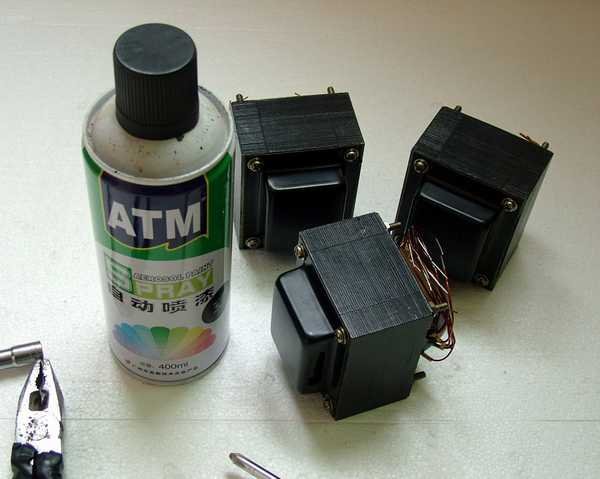

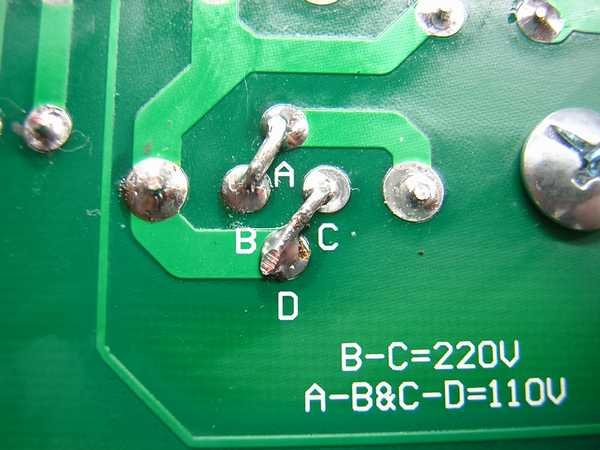

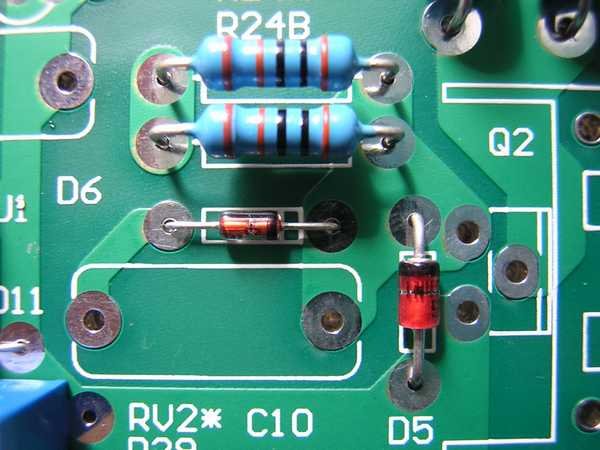

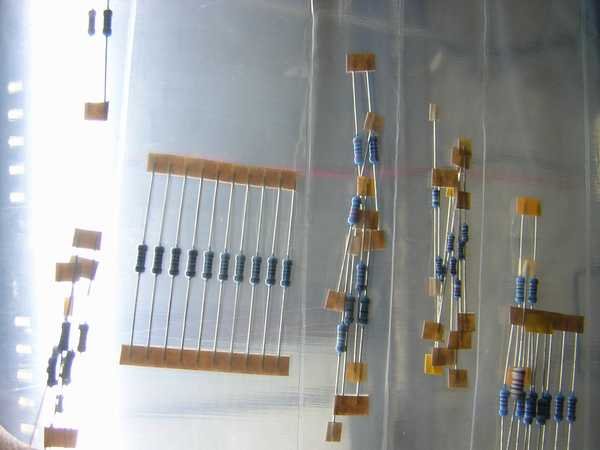

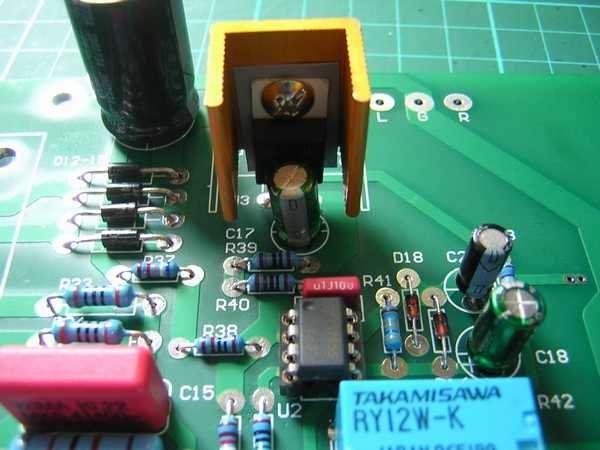

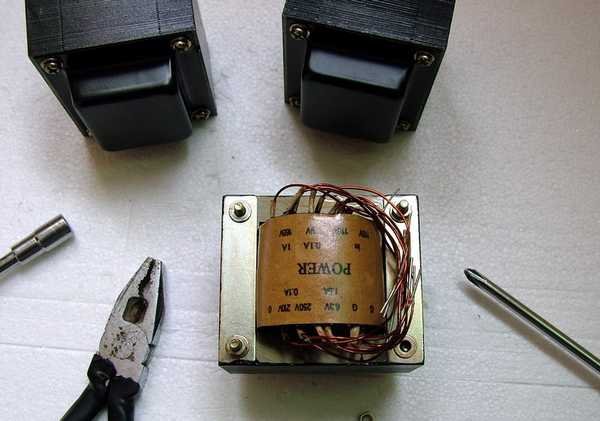

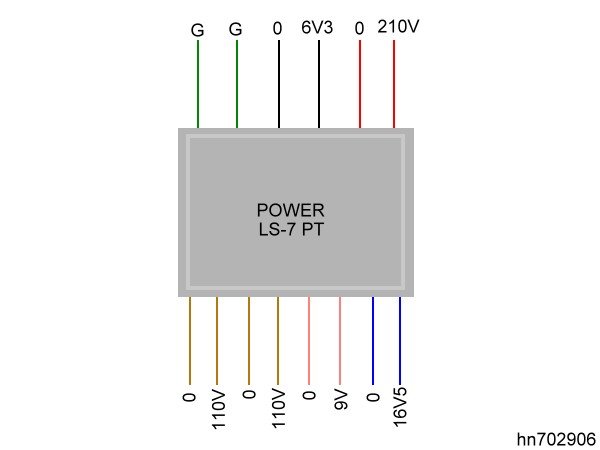

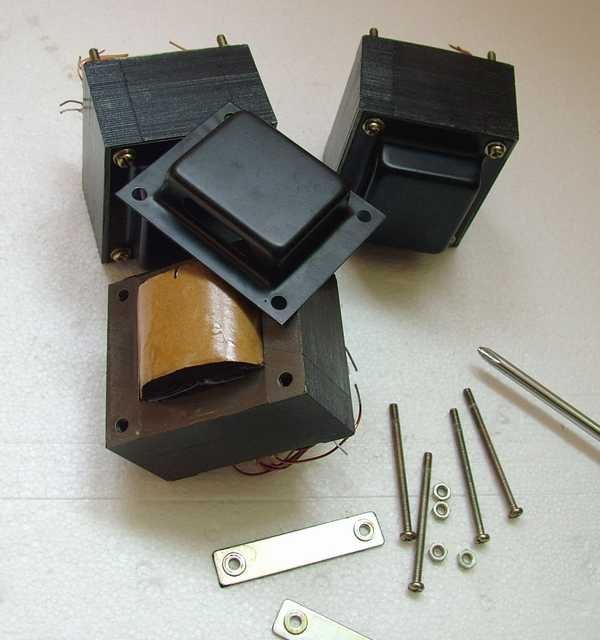

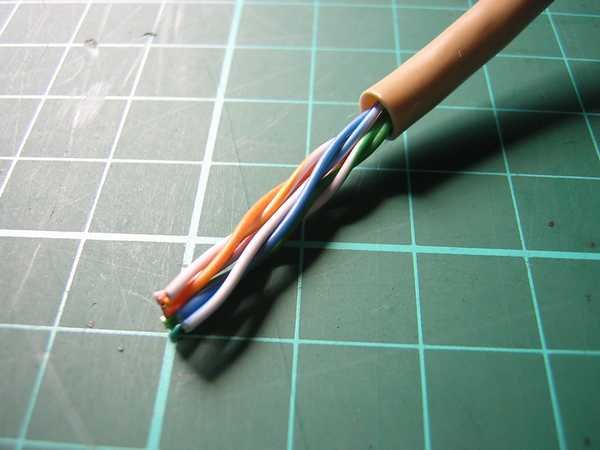

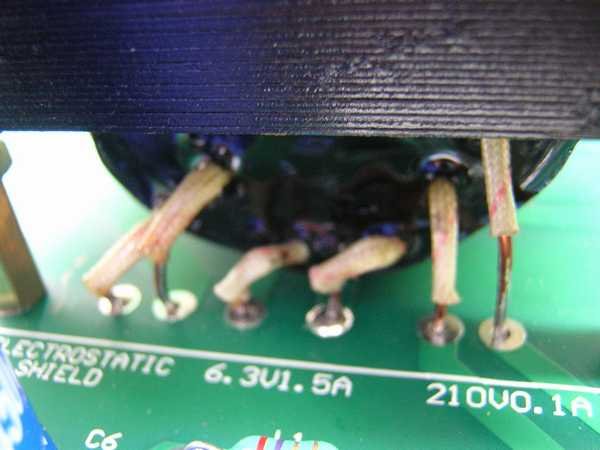

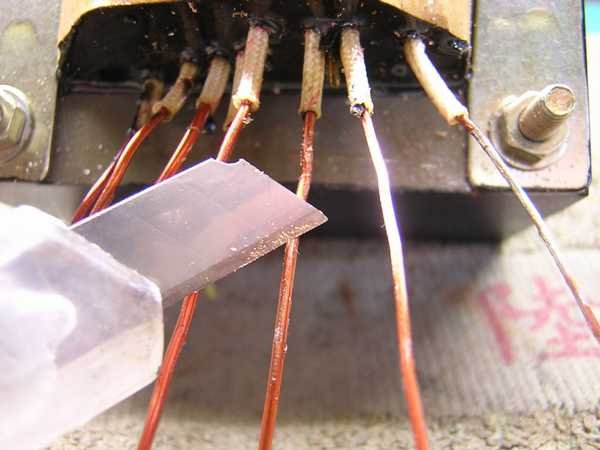

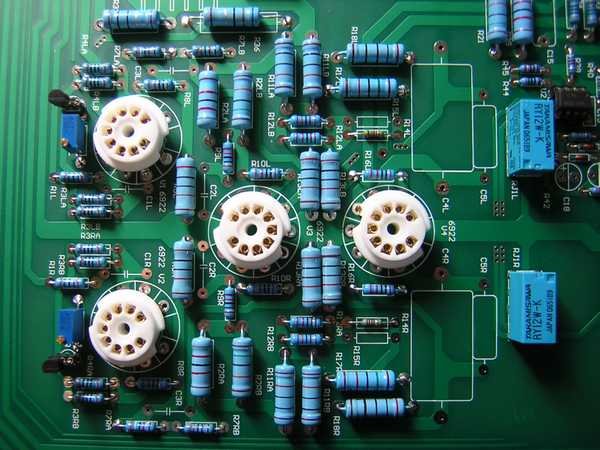

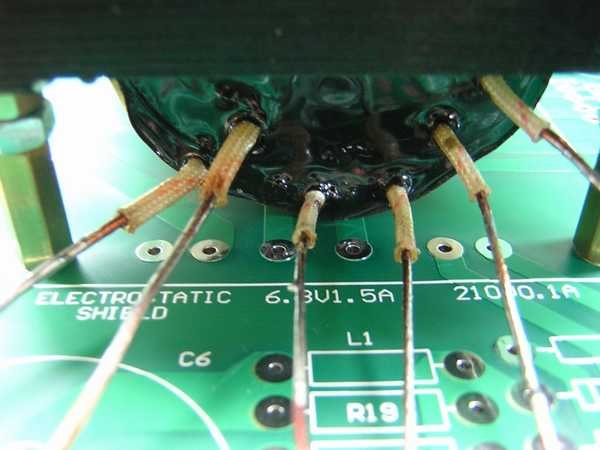

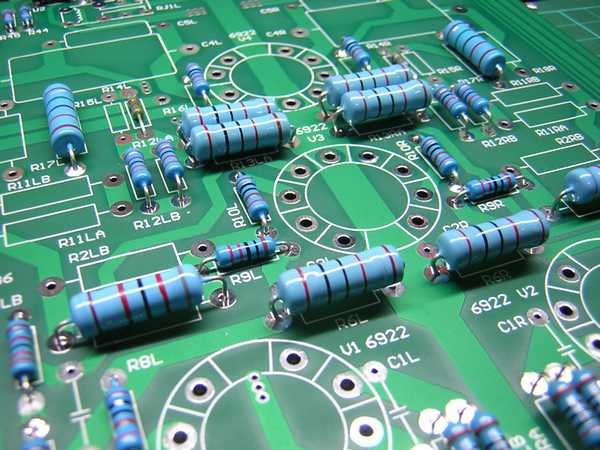

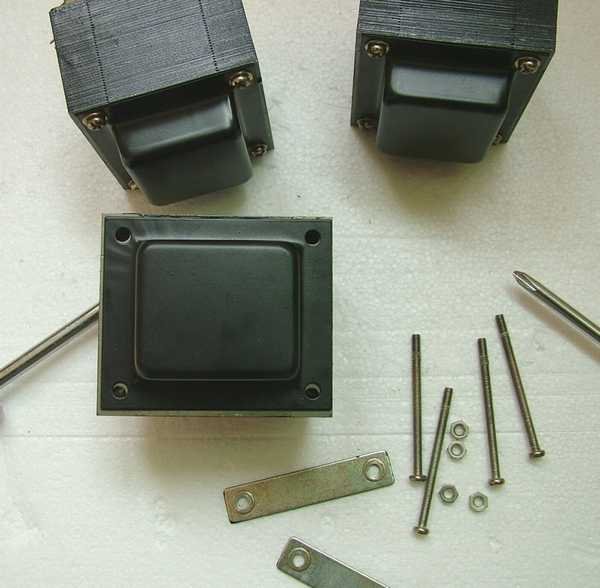

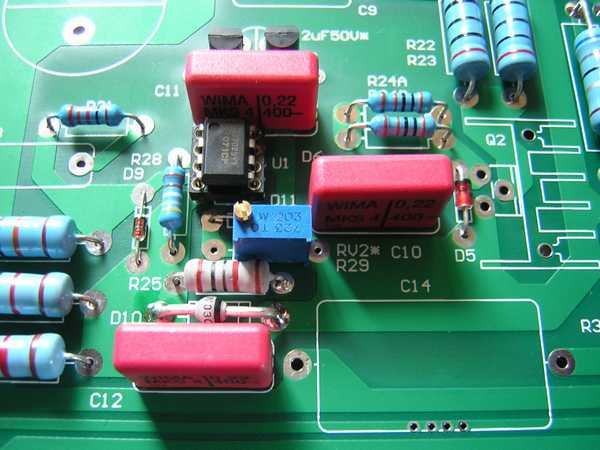

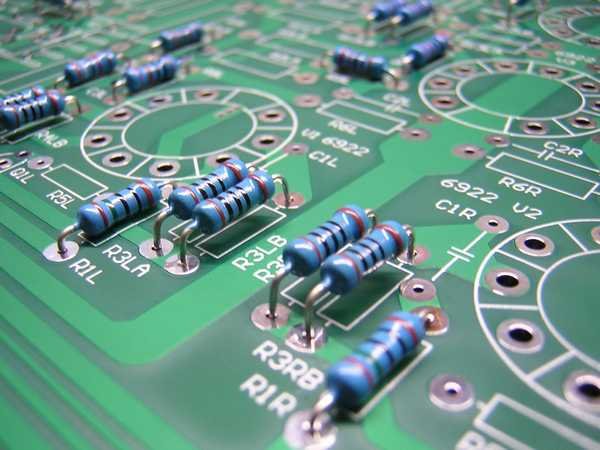

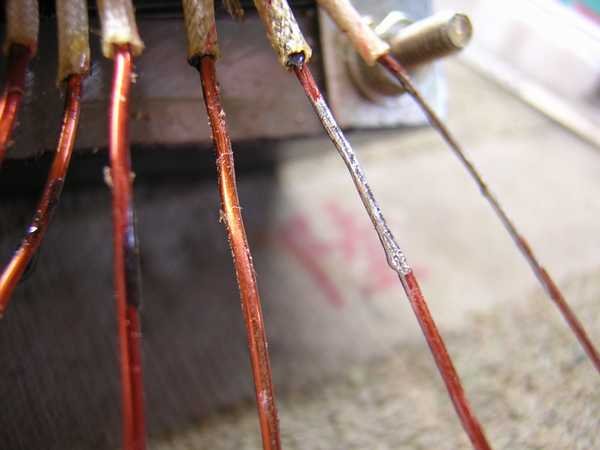

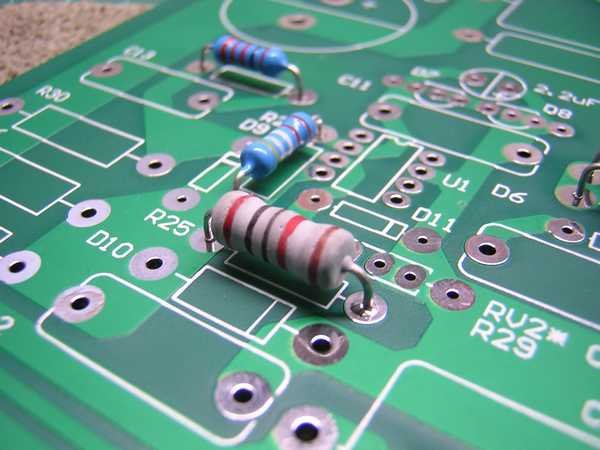

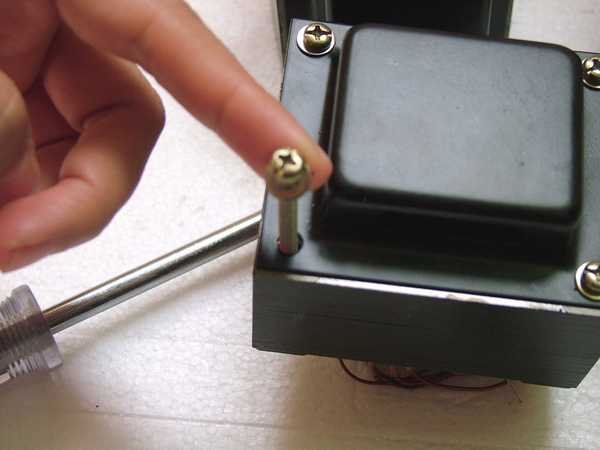

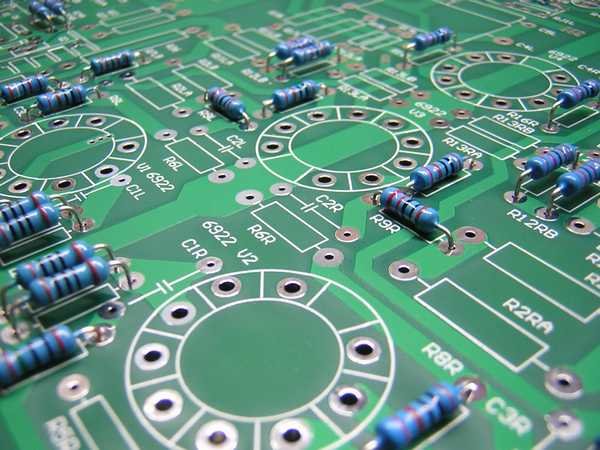

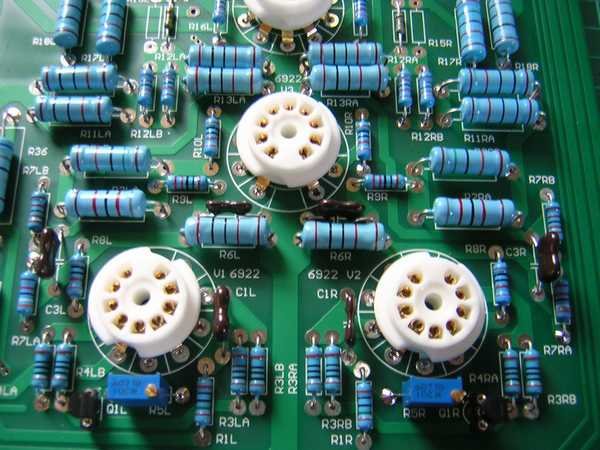

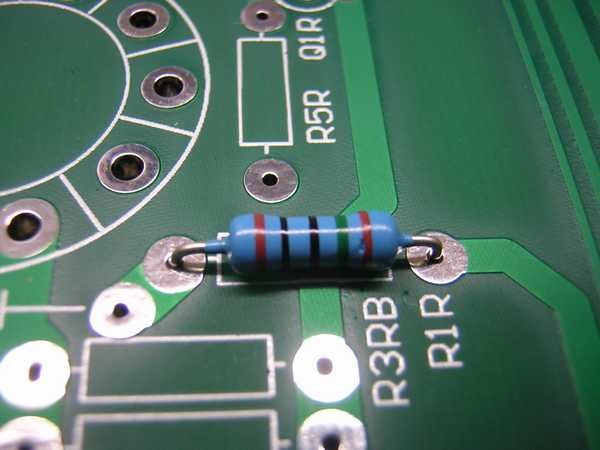

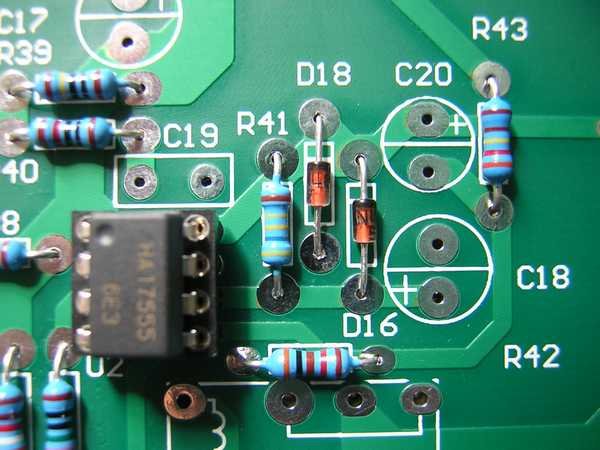

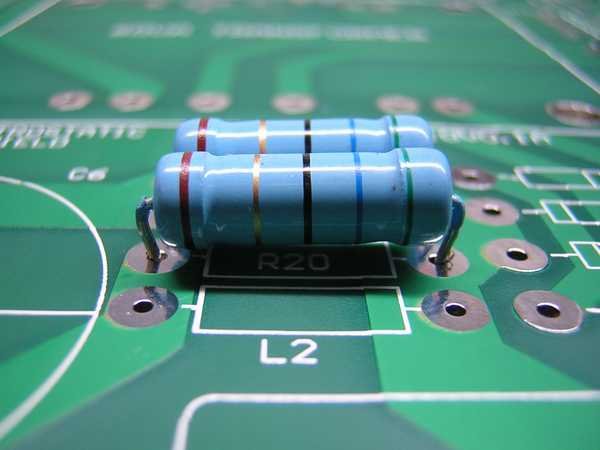

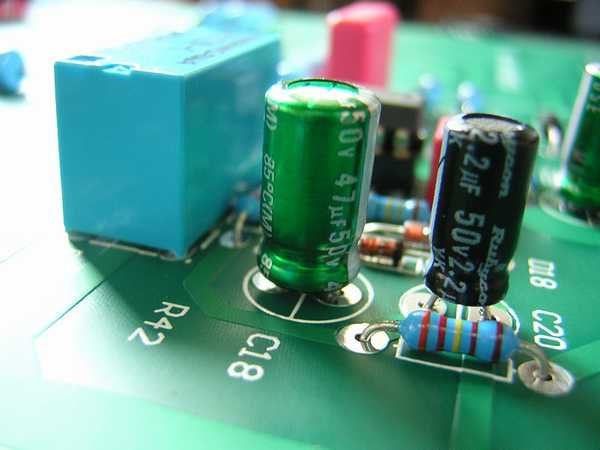

上圖:完成圖，3W電阻一個個的安裝OK
2008/02/29網友的意見與補充:
LS-7有直流偏壓回授的架構，所以真空管的配對會影響到工作點的設定。
最好使用V1及V2配對且為管內左右相互配對的管子，V3及V4則應使用管內左右相互配對的管子。 若使用老管時更應注意這個問題，否則會使工作點偏移太多。

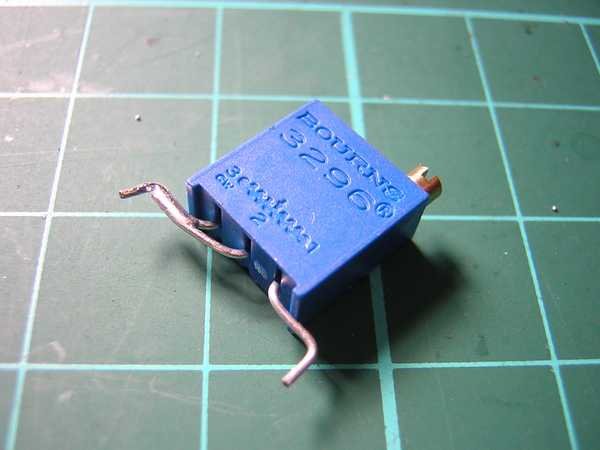

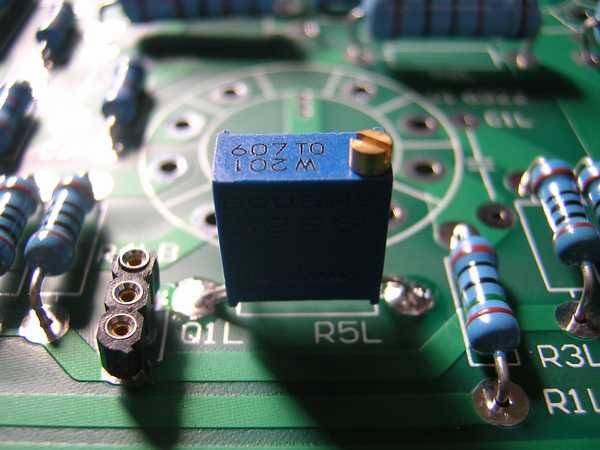

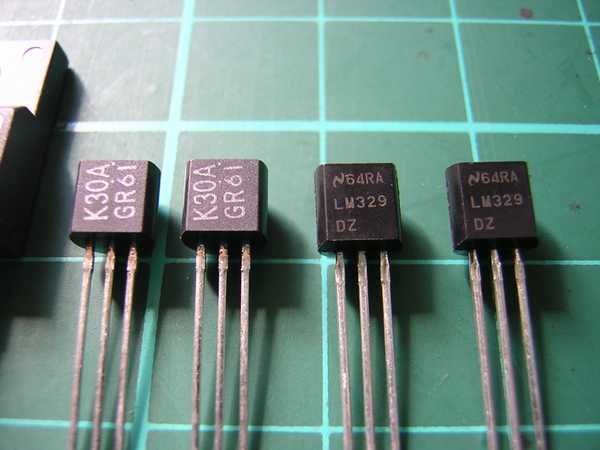

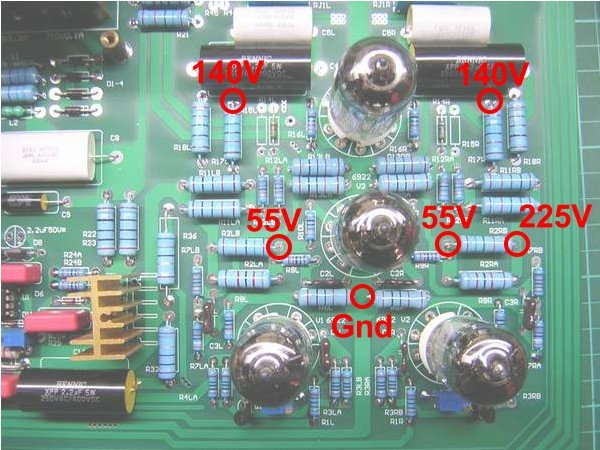

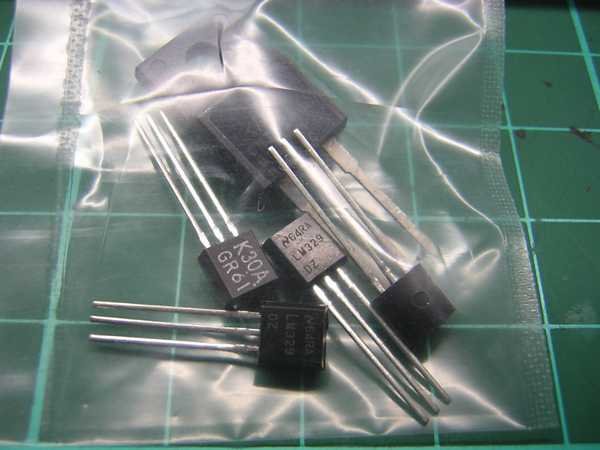

E、F點的工作電壓正確為140V，全靠調整R5來達到。一般Q1選用7~8mA左右的JFET即可。
調整R5時會讓E、F往140V接近，若調到底時仍無法調到時，請依下列處理
1.R5的電阻為0歐姆時，代表Q1 IDSS太小，請改用更大的Q1
2.R5的電阻為最大時(100歐姆)，代表Q1 IDSS太大，請改用較小的Q1，或是使用更大的R5，如200歐姆或是500歐姆。
小弟的LS7終於完成了，其中為了Q1傷腦筋了好幾天，小弟想和大家分享一些小弟在裝這前級的經驗，希望對還沒裝機或裝機有問題的網友一點建議。

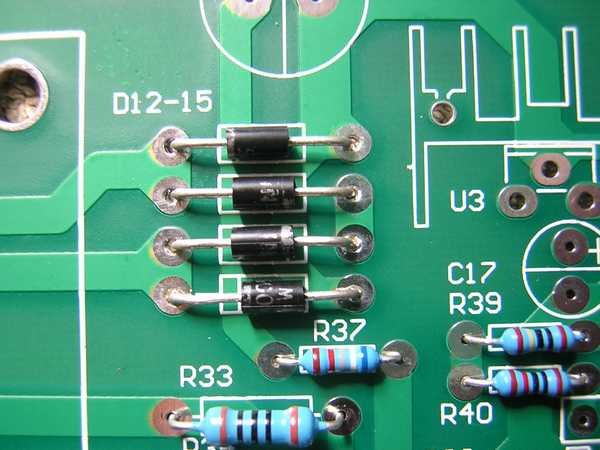

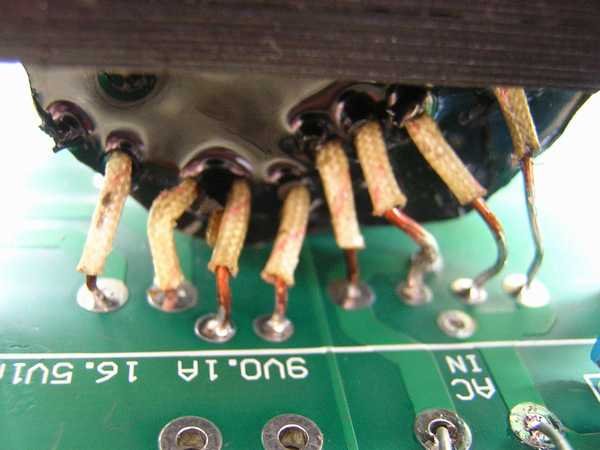

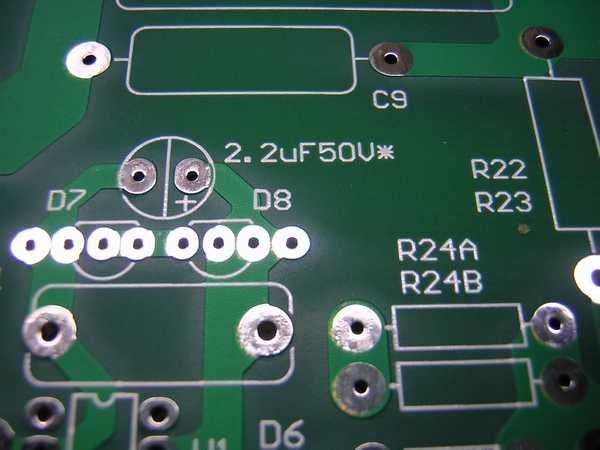

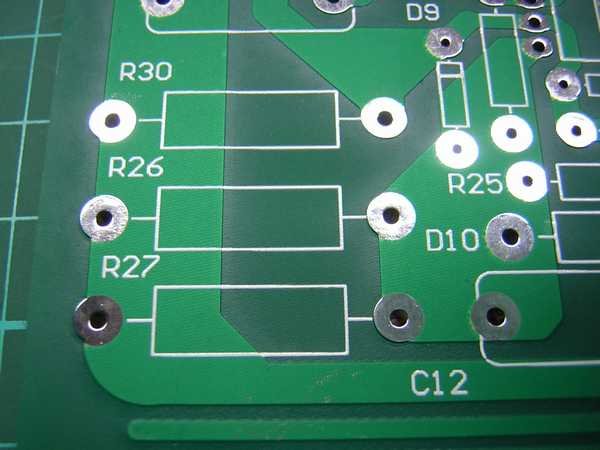

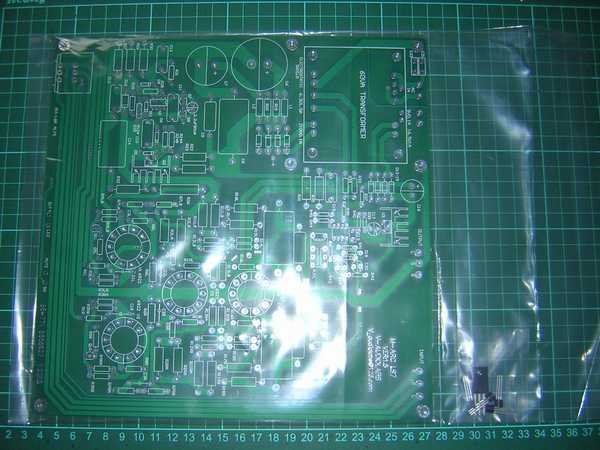

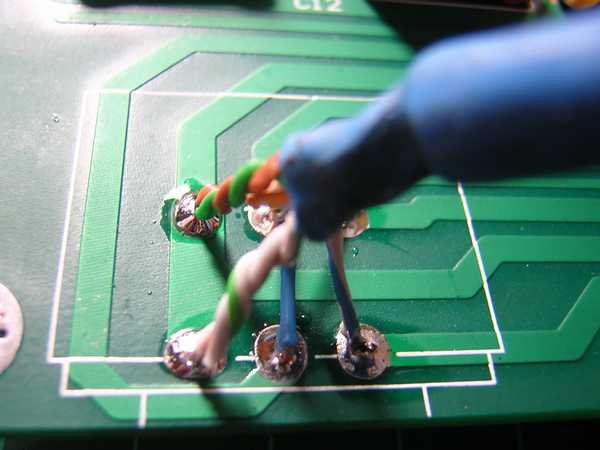

1.這片PCB很厚，所以有些零件腳無法穿過PCB，這時可用剪下的1N1418二極體的腳從PCB背面插入並與該零件腳卡住後在上錫，且烙鐵的溫度最好調高些，可使焊錫的流動性比較高，再藉由剪下的零件腳將焊錫導入PCB的焊孔中，這樣可避免因PCB太厚零件腳無法穿過PCB造成的焊接不良。小弟原先就是這點沒處理好，後來才將原錫去除依此法將焊錫導入焊孔，問題才解決。
2.，由先前網兄提供的連結中 bull 寫到:
http://prbstech.myweb.hinet.net/Pre/Biasing-Opamp/A-Opamp-1.htm

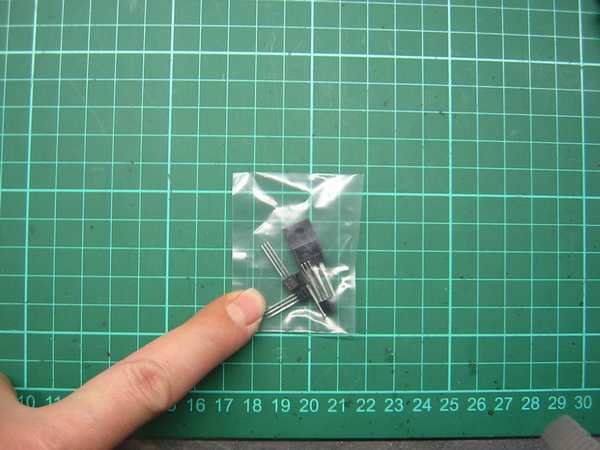

來測量選出大於6MA的晶體，連結圖中的電池可以直接由PCB的R5&R3A/B取出，加上二條電線一個OPA座，照圖連接就可側出Q1的電流，知道電流後也就知道這顆晶體是否適用在LS7上，甚至還可將晶體配對呢。

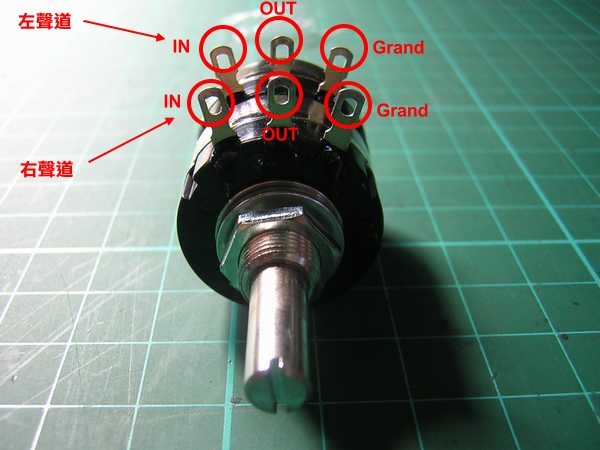

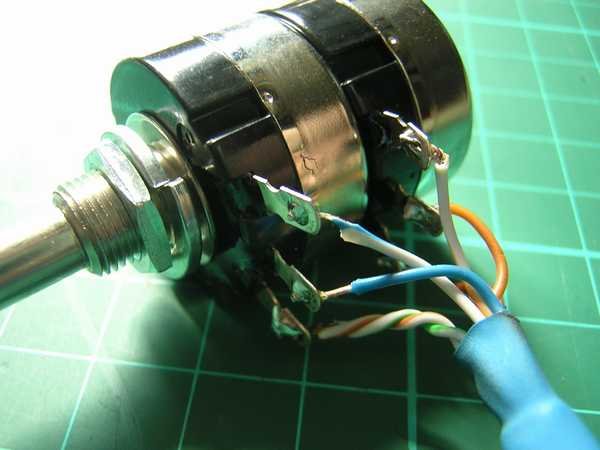

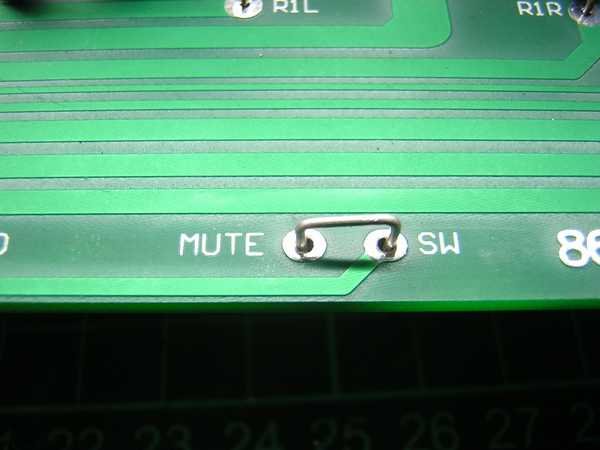

3.調整R5的SVR前一定要裝音量VR，因為getpointlee 寫到:
陰極帶+電位,就有柵-偏壓產生,管子才會放大,接VR就是使柵極維持0電壓.

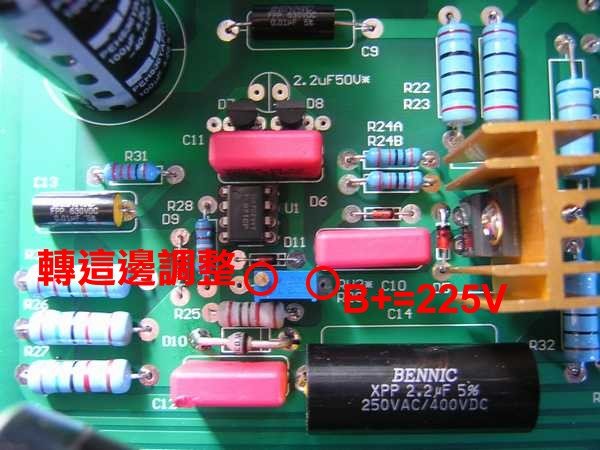

，調整R5時不要太快的一直調整，大概以5V為一單位，也就是每調整5V就停個30秒，因為調整至Q1要有6MA時線路才會有動作，須給真空管反應的時間，眼睛要常注意電表的變化，因為小弟調整R5時會有二個
線性變化，一是LS7線路有動作時的線性，當然另一是線路沒有動作時的線性變化，這應該怎麼說呢，也就是當調整至LS7線路有動作時電表顯示的電壓會突然升高，線路沒動作時電壓會突然下降，希望小弟這麼說大家能意會。

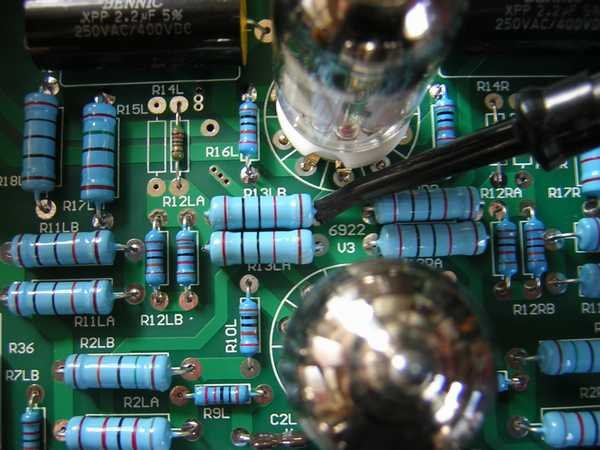

小弟在這裡提供LS7線路沒動作時的電壓供大家參考，B+222V，C、D點約76V，E、F點當R5為0R時約70V，R5為100R時約80V，而C、D點的電壓也會跟著E、F點電壓變動，而這兩者為成反比的動作。
小弟的Q1依上述測試的電流值為9.84MA，R5調整後為23R。
