DS SIB OTL耳擴裝機報告(上) by hn702906
  Simple is best!!

  • 儘管DS在2006年初就開始著手這款SIB OTL耳擴的計劃，卻同時在設計與修改上也耗掉了不少的時間及金錢，因為這款簡單易入手的線路特性，也讓我們嘗到了每個細節都會影響聲音的極嚴格的考驗.
  為何是SIB?

  • 整個套件命名的方向朝向簡單且能夠一語中的角度來思考，SIB為Simple Is Best的簡寫，"簡單就是最好"----音響界的名言，Nelsson Pass設計方式也是如此，因為我們深信，最簡單的線路也就代表了每個零件都很重要!

  • 相較於其他的複雜耳機擴大器，DS SIB OTL耳機擴大器提供了另一觀點的思考---“我們真的需要這麼複雜的東西嗎?”且不論耳機廠牌，單單說耳機阻抗可是比喇叭多出許多的選擇，一台耳擴要全面性的符合大眾的需求，可說是非常難以到達的目標，也因為如此，讓Diyer簡單容易調整是不可或缺的功能，因為簡單，所以容易，因為容易，所以最好!!

  • 在拿到這套件後，接下來讓我們介紹這款簡單好裝耳擴的裝機程序:
  事前準備1:認識電阻

  • 辨識電阻是最基本的必備知識之一，當然，若手邊有三用電表，更可與自己辨識結果互相驗證，不過正確的辨識可讓事半功倍.以下就是電阻的色碼表:

顏色
第一位代表的數字
第二位代表的數字
第三位(倍數)
棕色
1
1
*10(加一個零就對了)
1%誤差
紅色
2
2
*100(加2個零就對了)
橙色(橘子色)
3
3
*1000(加3個零就對了)
黃色
4
4
*10000(加4個零就對了)
綠色
5
5
*100000(加5個零就對了)
藍色
6
6
*1000000(加6個零就對了)
紫色
7
7
*10000000(加7個零就對了)
灰色
8
8
*100000000(加8個零就對了)
白色
9
9
*1000000000(加9個零就對了)
黑色
0
0
*1(不加零就對了)
金色
*0.1
5%誤差
銀色
*0.01
10%誤差

  • 上圖:電阻色碼表，精密電阻往往採用4碼色帶，也就是前三碼為數字，後一碼為倍數(就是加幾個零)，最後一碼為誤差度，例如棕色代表1%的誤差.

  • 回到套件組裝程序當中，我們已經在套件中附上線路圖及零件表，若是將這二張都弄丟了，請至這裡下載:

按我下載零件表(檔案格式Word檔,按右鍵另存新檔)

按我下載線路圖(檔案格式PDF檔,按右鍵另存新檔)

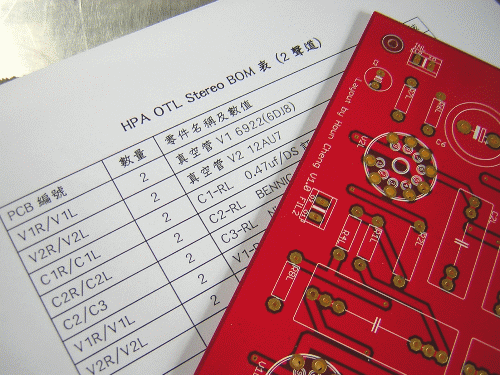

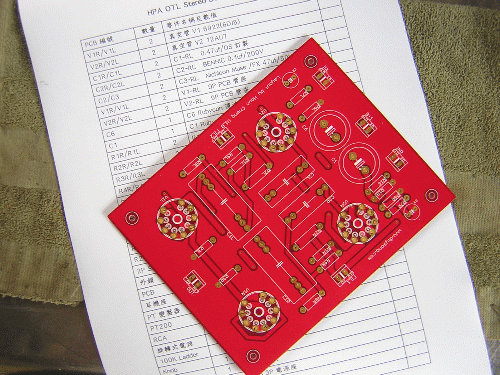

  • 下載後列印出來，取出PCB保管好，準備清點零件(下圖中的V1RL與V2RL要調換,這在零件表中已經訂正)

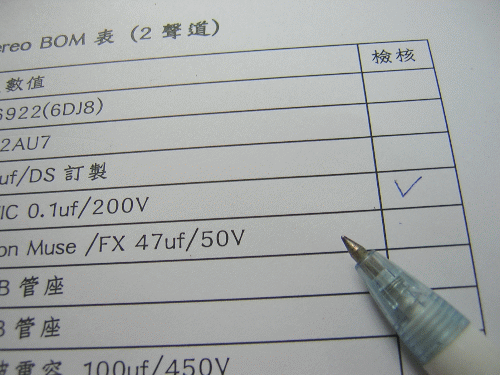

  • 準備好這二張資料之後，按照零件表清點零件，在我們包裝的程序上，電阻電容及其他零件是分門別類的包裝，這樣我們可以很簡單的將零件清點完畢.

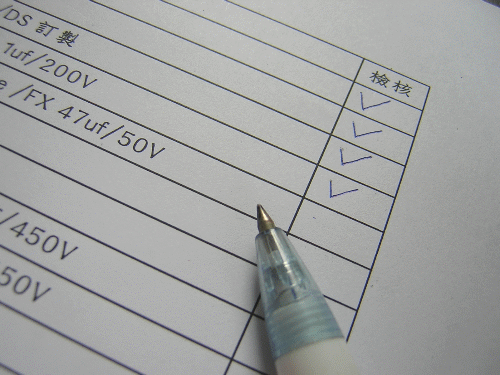

  • 在清點零件的同時，依照零件表中的檢核欄位打勾，可以讓所有零件一目瞭然


  • 一步一步的清點所有零件，有的就打勾，若有缺件請來信我們補寄

  • 將所有的零件都清點完成後，集中保管準備開工啦!!


  • 上圖:清點完成的零件，集中保管好，準備動工

  • 在開工之前，請先確定工具備齊，須要準備的工具如下:

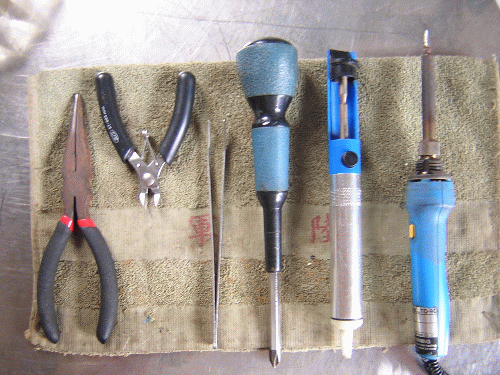

  • 由左至右為:尖嘴鉗，斜口鉗，夾子，螺絲起子，吸錫器，烙鐵，焊錫(沒照出來)

  • 確認睡眠充足，沒有飲酒過量，意識清楚，先將零件高度較低的電阻焊上，在焊電阻的時候適當的清潔電阻腳以利焊接作業，並且與PCB的腳距將電阻腳折好插入，此時請對照零件表的編號R1，R2......等等插入.

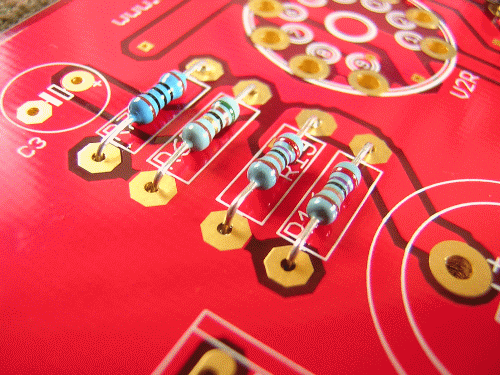

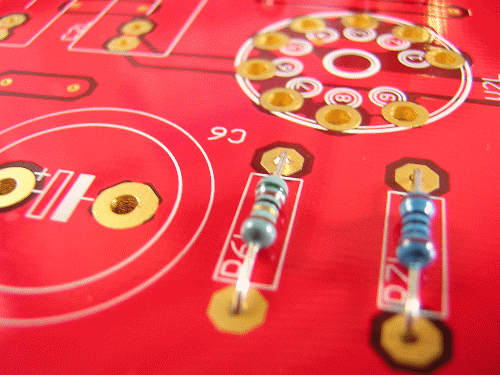

  • 上圖:插入電阻，並緊貼PCB準備焊接


  • 上圖:焊接時以烙鐵加熱電阻腳及PCB上的焊接面銅箔，然後送上錫絲，注意請將時間控制好，每個焊點控制在3~5秒內，完成後焊點是亮晶晶的小山形狀.

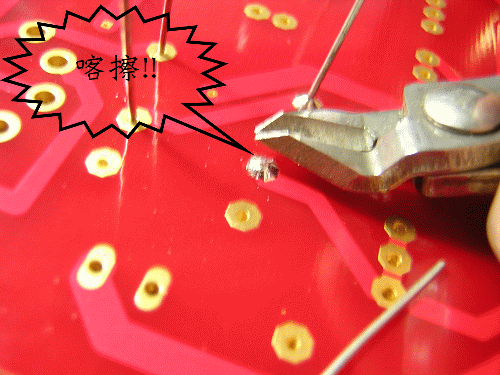

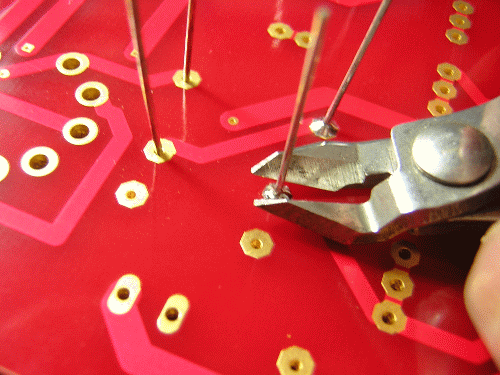

  • 上圖:焊點完成後將電阻腳剪斷，利用斜口鉗可輕易的達成，注意不要剪到手.@_@~


  • 上圖:將電阻腳剪斷!!同時注意，在剪斷電阻腳的同時，電阻腳會跳飛起來，請注意別噴到自己

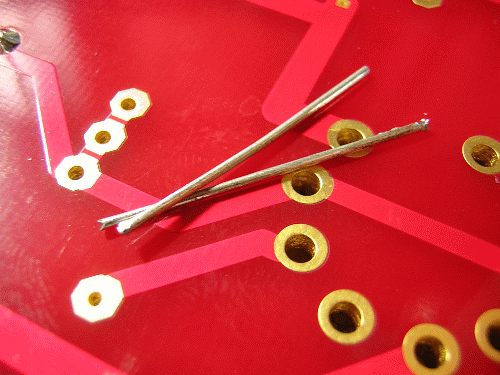

  • 上圖:剪斷的電阻腳，請保留下來另作它用


  • 照上幾張圖步驟一一焊上電阻

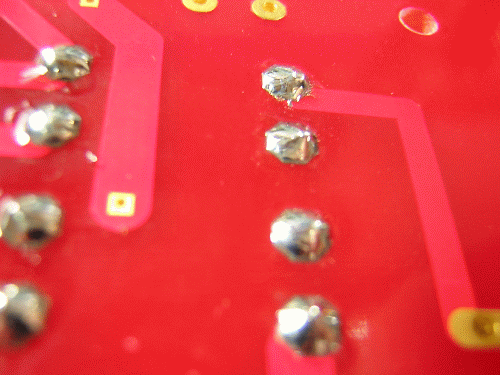

  • 上圖:完成的焊點，若有松香助焊劑殘留可用松香水擦拭清除

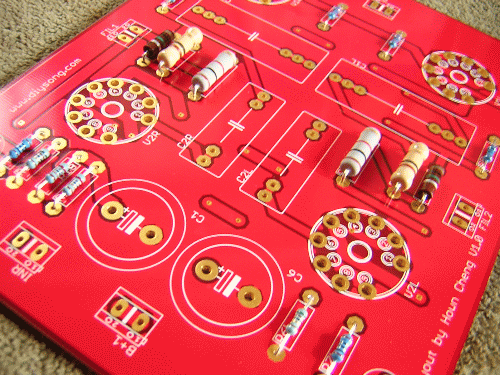

  • 上圖:電阻全部焊接完成!!(因為這是試作板，所以電阻與實際上出貨套件中有所差異)

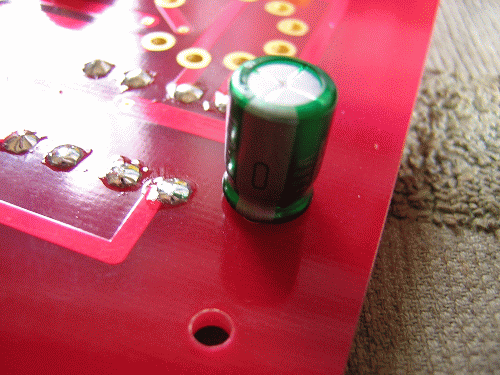

  • 再來是焊上小電容，使用的Nichicon的FX系列綠色電容，請注意電容的長腳是正極，請與PCB板上的標示+極插入，不可裝反!!

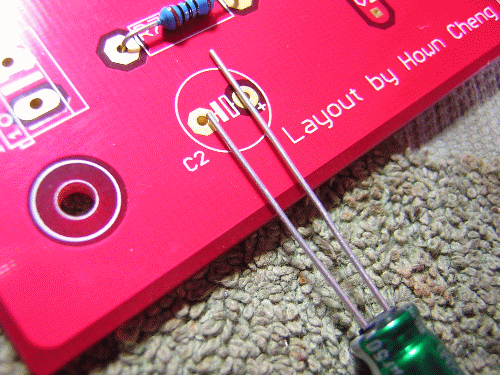

  • 上圖:Nichicon FX電容的長腳為正，插入PCB板的標示+位孔中


  • 上圖:請注意不可裝反，照圖片上面的腳位插入，Tips:"正極是長的"


  • 上圖:若要反裝也可以，只需要注意極性.

  • 再來請將PCB翻過來，我們要開始安裝PP電容，這方面就比較輕鬆，PP電容並無極性之分，對照印刷面的孔位插入焊接即可，安裝在反面的原因是可以節省空間，稍後替換電容也容易許多，這二組電容影響聲音甚多，方便測試及更換.

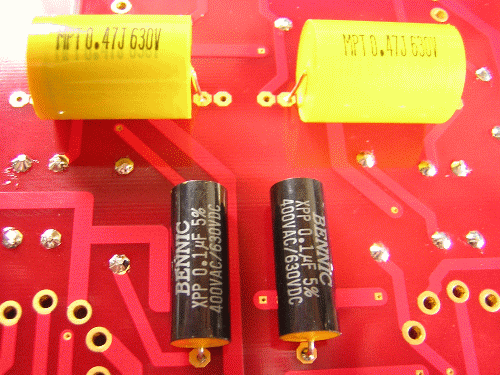

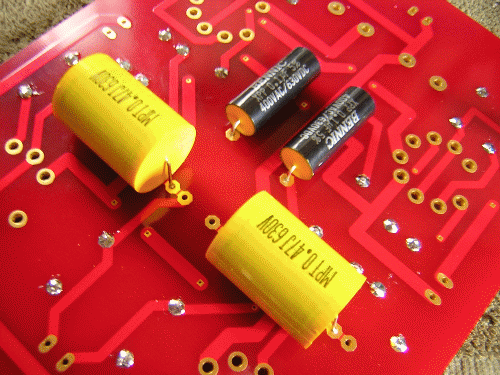

  • 上圖:將這二組電容焊在PCB的背面.


  • 上圖:PP電容並無極性之分，安裝在PCB的反面只要注意將容值印刷面朝上容易分辯即可.

  • 繼續安裝正面的零件，9腳鍍金陶磁管座，讓我們找出4個管座，打開包裝準備焊接.

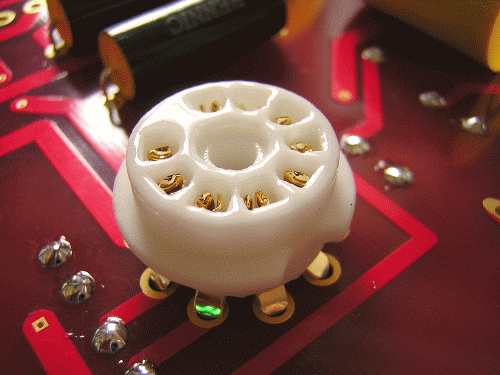

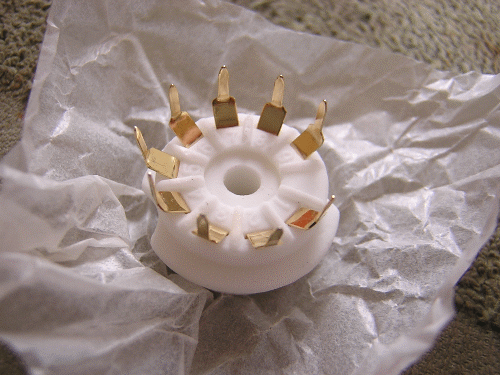

  • 上圖:打開包裝紙後露出的小9腳PCB搭棚鍍金陶磁管座，在管座的背面有1~9的編號，若是單純辨視管座的方向，請將管座的接腳朝上天空，缺口向自己，順時針分別為1~9腳


  • 上圖:然後將管座焊上於PCB的正面，腳位只要輕輕的搖動調整就可以輕鬆的裝入，請勿"硬插"(上圖裝載PCB的反面是錯誤的)

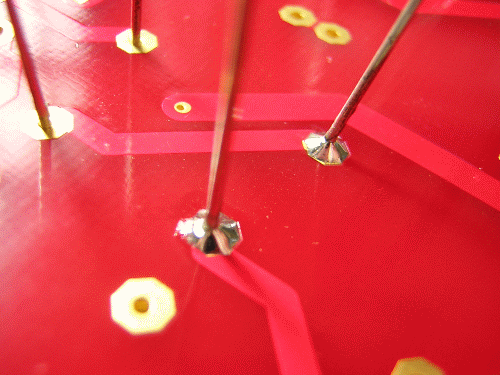

  • 壓緊管座後將PCB翻過來上錫，建議不要一次就將9隻腳焊死，應該一次一隻的焊接，然後調整位置緊貼於PCB，上錫焊好.

  • 依序將四個管座焊接完成，請將每個管座平整的焊接緊貼PCB的背面，這樣插上真空管才不會歪歪的，焊錫的量不用太多，只要能穩固的將管座焊接就可以.

  • 接近完成的目標啦~只剩下2P端子及大電容就可以搞定，加油!!

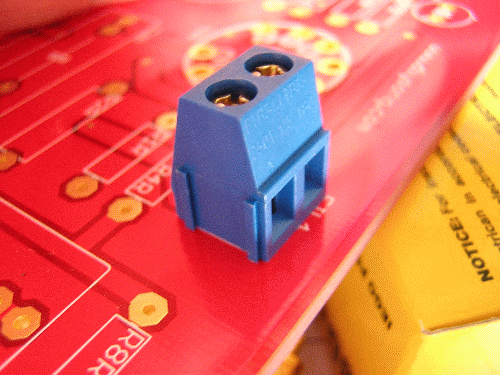

  • 焊上2P端子座，若不焊也可以，利用焊接配線是比較穩固的作法，但2Pin端子的拆卸線材方便性確是焊接所比不上的，我們可以自行決定.

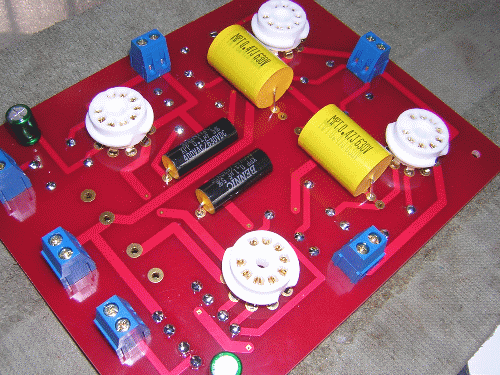

  • 上圖:將端子台安裝在PCB的正面，有助於裝箱配線的便利(上圖管座應該裝在PCB的正面)

  • 我們強烈建議，將2P端子台焊在PCB的背面，這樣有助於我們後續配線的方便性

  • 最後的步驟:焊上大顆的Rubycon 100uf/450V大電容，這部份有二個選擇，焊在PCB的印刷面或是PCB的反面.，無論安裝在那一面，在功能上都沒有差異，最主要的是稍後裝箱時PCB要墊高或是降低的關係，我們建議安裝在PCB的印刷面(正面)，而差異如下:

  • 1.安裝在PCB的正面:必須選用較高(30mm)的銅柱，裝箱時真空管外露.

  • 2.安裝在PCB的反面:選用較低的(10mm)的銅柱，裝箱時真空管可以不外露

  • 所有銅柱(高及低)我們都有附上，請放心!!

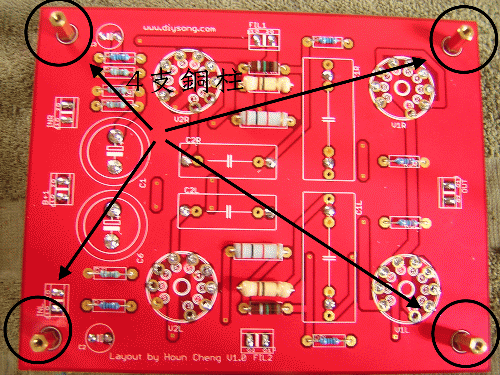

  • 上圖:安裝大電容方向取決於是否外露真空管，而銅柱的安裝為圖中黑圈處指示，共有4支，裝機者可以自由決定

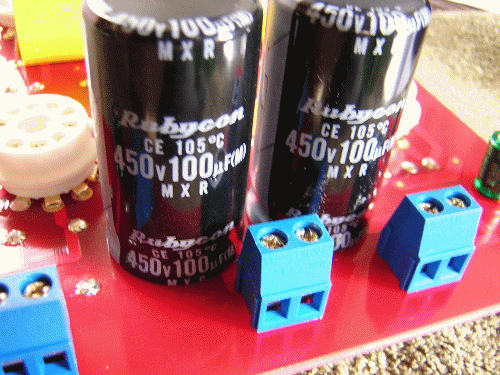

  • 上圖:安裝Rubycon 100uf/450V大電容，在這個圖上，我們是安裝在PCB的背面.

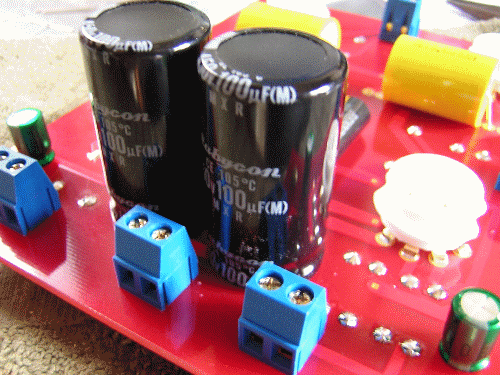

  • 上圖:若您要將大電容安裝在PCB的反面，請注意電容極性，切誤裝反!!


  • 上圖:大電容旁邊印刷的白線為負極，請參照PCB的印刷面正負極標示插入，若無法判斷，請參考一下上圖的位置，所有的白線都是朝上的，切勿搞錯!!

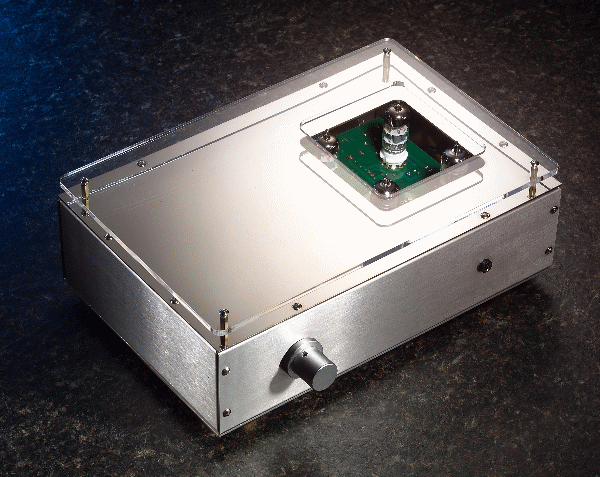

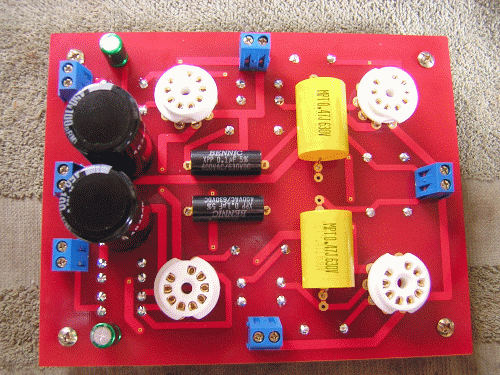

  • 上圖:SIB OTL耳擴的樣品沙龍照，不同的是PCB是火紅鍍金版，更加漂亮!!

  • 是不是很簡單?三二下就完成了一組OTL耳擴，在做完這個階段之後，請再參考零件表，確認零件有無裝錯?零件極性是否正確?有無冷焊?空焊?所有焊點是否牢固?利用三用電表看看零件是否有短路?

  • 裝到這邊，我們已經完成了主PCB的焊接及安裝，接下來我們在下一章會教大家如何用簡單的方式，搭出一組Pi型濾波電源網路，來供應這組簡易OTL耳機擴大器.，並且裝箱測試.


  • 上篇就到這邊，祝大家裝機愉快!!我們下堂課見!!
