特殊的環型搭棚擴大機 上 by 金維中
特殊的環型搭棚擴大機 上 by 金維中 |
| 人是很奇怪的，大概喜歡什麼就容易發現怎樣的店；我覺得網路也是這樣，最近在網路上面瞎逛發現一部原來不起眼的擴大機：Revox Modell 40 立體聲擴大機，生產日期是西元1961到1965年；也就是說距今已經有40年歷史的一部老機器，灰綠色的烤漆鐵殼，原來只有他的招牌吸引我，結果看見了這幾張相片，一天可以上網去看這一部機器幾十次而不會厭倦 |
|
| 這就是這一部擴大機的第一張相片，淡淡的綠色，灰藍色調的旋紐看起來實在像軍用機；說實話這一個外觀實在不怎麼樣，不准說壞話用力形容的話，找一些詞句大概就是：簡潔有力、乾淨俐落、用色沉穩；但是第二張相片就不一樣了，突然發現一些不一樣的地方。 |
|

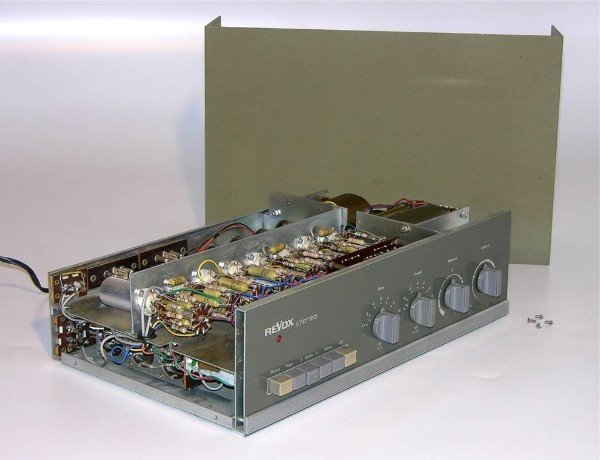

| 第二張相片是從機器的左上方往下拍的，靠近畫面最左邊後方的銀色桶狀應該就是真空管，倒置的真空管其實也沒啥大不了的，但是管子後面的東西開始讓我覺得疑惑，（這裡說的管子後面其實在相片看起來是比較靠近我們的地方）；直接接在管座的地方是連續兩片圓形的電木板然後！一堆電阻就圍成一圈直接焊在管座腳位的圓周！真是奇怪的做法！趕快！快看下一張圖！ |
|

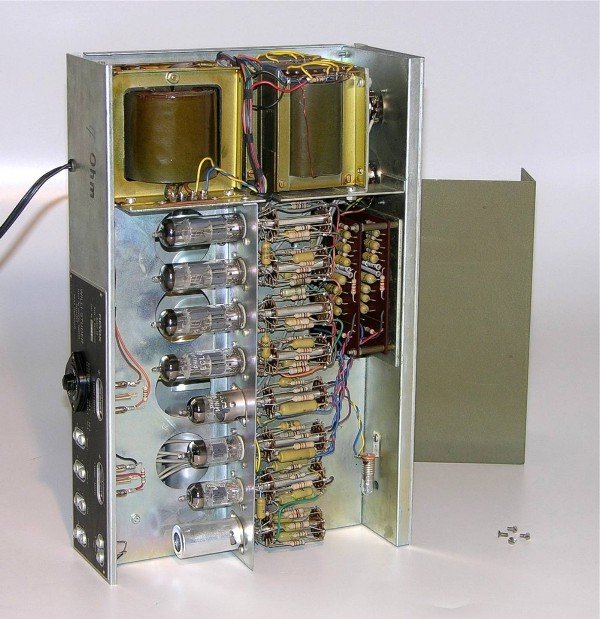

| 這一張相片就可以更清楚的看出一整個輪廓了！就是一隻管子一組線路，最上方的就是變壓器，左邊應該就是電源變壓器，那右邊該是輸出變壓器，可是怎麼只有一顆？接著往下瞧，四根較高的管子應該就是輸出的功率管（或是叫做強放管）所以這應該就是由四根Philips ECL86作推挽（Push-Pull）所組成的輸出端，一組一組搭棚的線路看起相似「收起來的雨傘」或者是鹿港可以拉長收起來的那一種燈籠，仔細看還看的出來不同瓦數的電阻以及左右聲道兩兩相同的排列以及組合，這一種排列方式不但整齊而且還類比味十足。 |
|

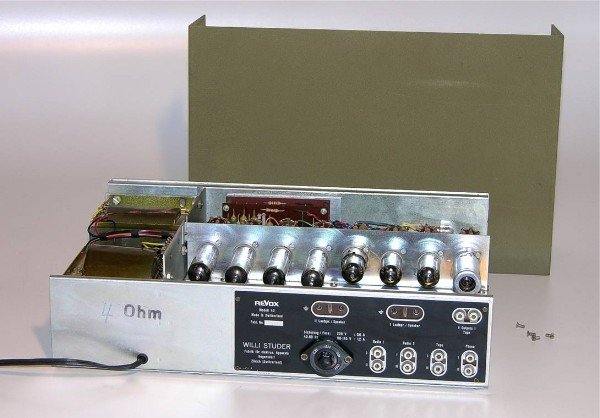

| 這就是這一部機器的背面的相片，ReVox 的字樣就是商標，下面小字就是註明型號 Modell 40 （他Model就是有兩個Ｌ不是我打錯）以及出產地：瑞士；接著下面的WILLI STUDER應該就是製作者（老闆）的名字，難怪這個品牌的高階產品就不用ReVox而是使用Studer，上面雖然打的應該是瑞士文，但是猜一下，有接地符號的應該就是喇叭的輸出端；而喇叭的另一邊，就是輸出給錄音機的Tape Output；下方大型圓圈的黑色電木座是電源的電壓選擇開關，一排四組就是輸入端，分別就是Radio1 Radio 2 Tape 以及黑膠唱盤Phono。 |
| 大概將近一個星期，每天逛逛看看，終於在結標前的10分鐘，狠狠的直接利用賣家的直接購買價將這一部擴大機買了下來（同時間一共有兩部同型的擴大機在網路上拍賣，一部叫價已經超過一千歐元，這一部的直接購買價在980歐元左右）；賣家另外還要求付拍賣稅以及包裝費，當然還免不了一百多美金的高額運費， 付了錢，只有開始祈禱運送過程不要發生意外！（煩請移駕下一篇） |
