VT-60裝機報告--Part1
零件篇 by 702906
這是1.0uf/400V的
VT-60裝機報告--Part1
零件篇 by 702906 |
| 要完成ARC系統一直是小弟的夢想，而會來組裝這台VT-60完全是一場巧合，話說有一天看到Coffin大大在討論區中貼出的ARC VT-60後，就大聲的叫醒了小弟心中躲藏的小惡魔，二話不說，馬上寫封信去問Coffin大大，也就在此時，開啟了這串ARC的序幕. |

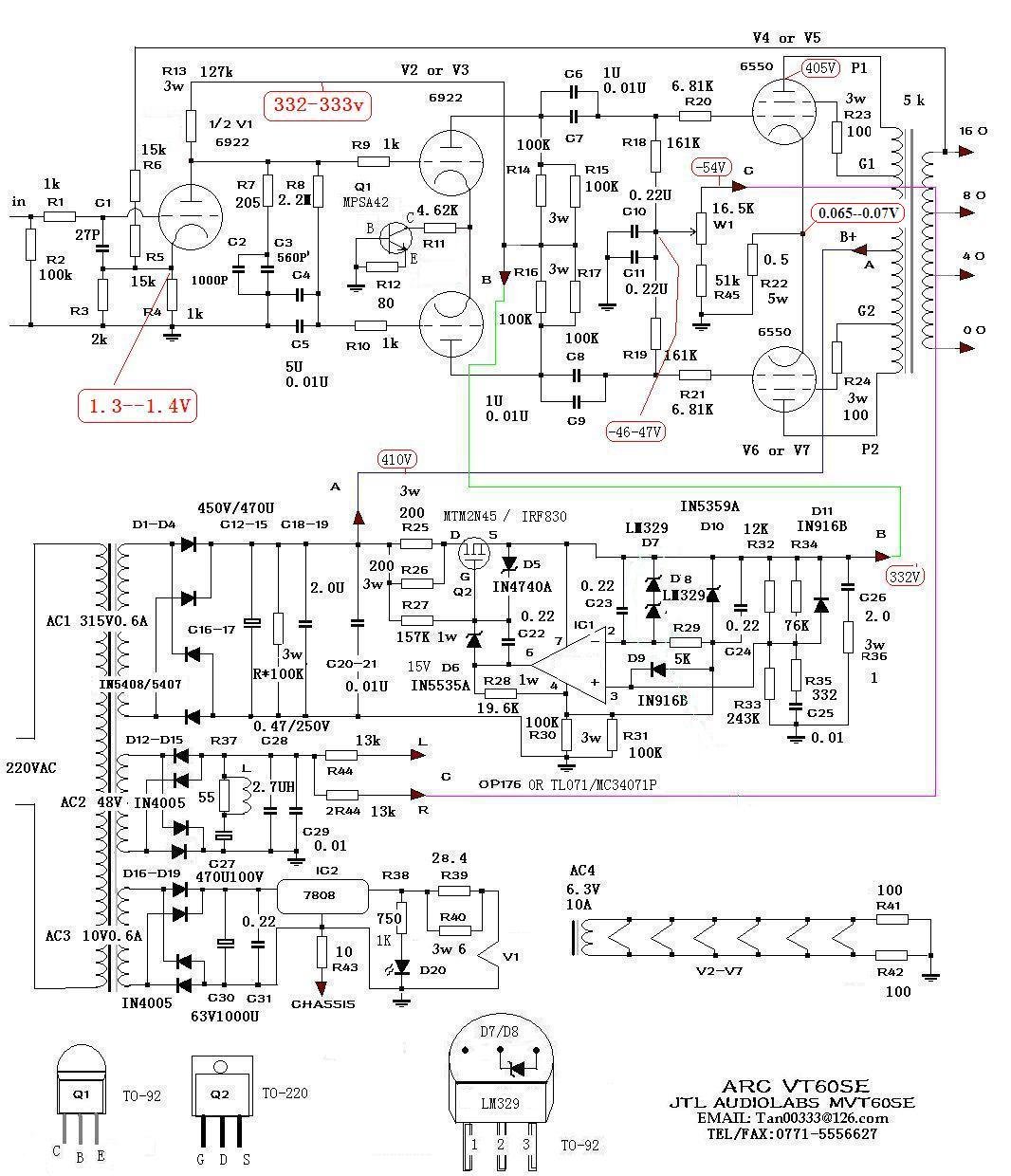

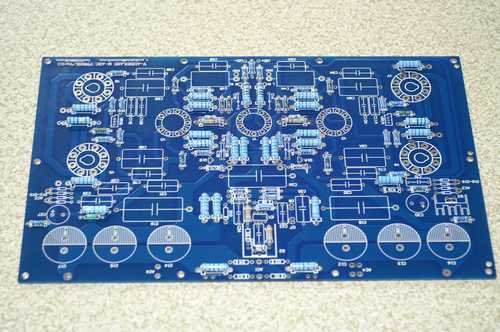

| 廢話也不用多說，在大家拿到VT-60的PCB板及零件包後，是不是迫不及待的想趕緊裝起來呢?別急別急，老師說欲速則不達，因為這個套件除了零件包及鐵心元件是我們自己籌備的以外，其他都是秋水兄所設計及規劃的，也因為如此，橫向整合是非常重要，確保大家獲得最正確資訊是我們的主要目的，所以要先下載線路圖及零件表先: |
| 其中零件表小弟已經將原來秋水兄提供給我們的零件表做了一個整理，讓大家更可以輕鬆的看懂，零件的排序及電容的腳位尺寸加註，更可以提供若要自行備料的朋友有絕佳的方便性. |
| 好了，先來看看零件表: |
|

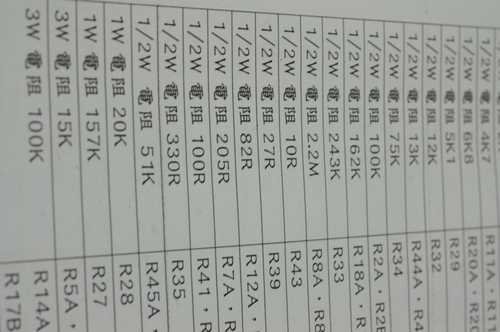

| 在下載完成零件表後，就可以開始清點零件包中的可愛零件，我們從電阻開始，因為當初我們在包裝的時後，就已經將電阻大至上的分類，然後包成了2包，有一包是3W的，另一包是3W以下的，所以看好之後就可以開工 |
| 首先先將電阻由小而大的安裝上PCB，電阻沒有方向性，在安裝之前，我們建議可以使用三用電表一一的量測，符合零件表後就裝在自己的位置上，然後慢慢的，細心的焊接 |
|
| 將電阻仔細的焊上時請注意，小弟是習慣將電阻腳再清潔一次，也就是拿細砂紙將電阻腳稍微的磨過，讓上面也許會殘留的氧化物給清除，這樣除了美觀之外，也會更加好焊 |
|

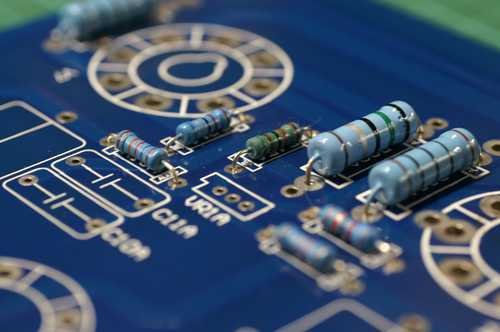

| 要注意的是這裏，R13A和R13B為127K，我們使用了二個電阻來併聯，以達到我們要的阻值，在這裡我們是使用300K+220K |
|

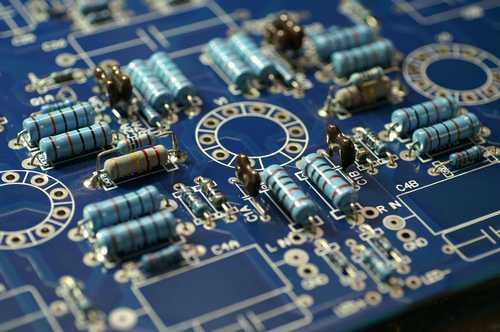

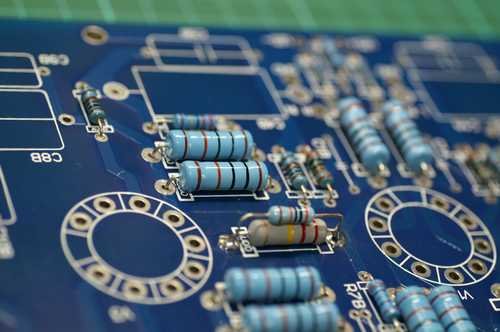

| 安裝電阻當中，儘量將電阻排好，再焊接，殘錫不要過多，像小山丘一樣稍微尖尖的即可，這片PCB的焊點比較大，也很好焊 |
| 焊好電阻後就是IC包的焊接，我們拿出零件包中的IC零件包(小包的): |
|

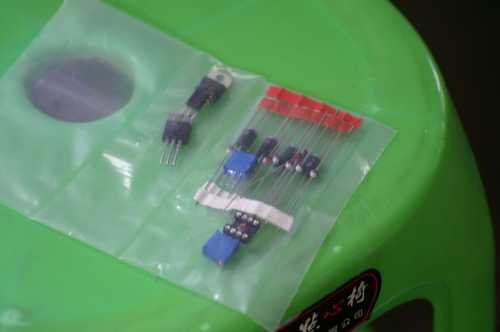

| 這是我們包裝零件包時將IC元件(半導體及IC等元件)另外包裝，然後開始進行二極體的安裝 |
|

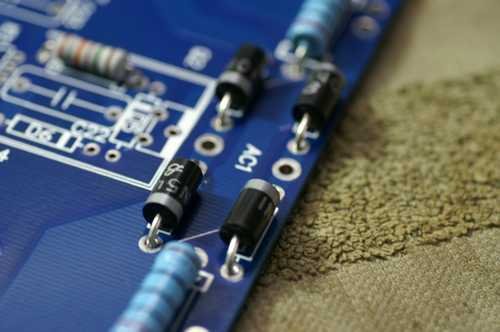

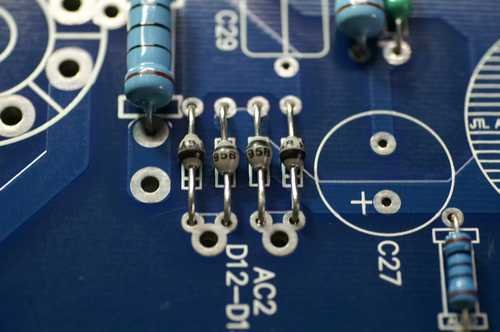

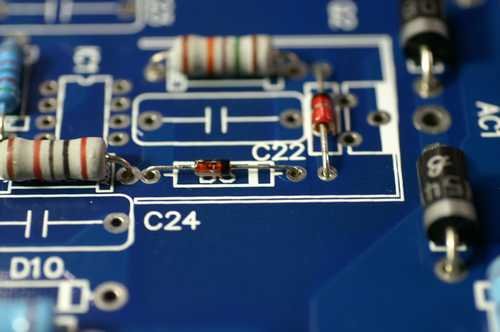

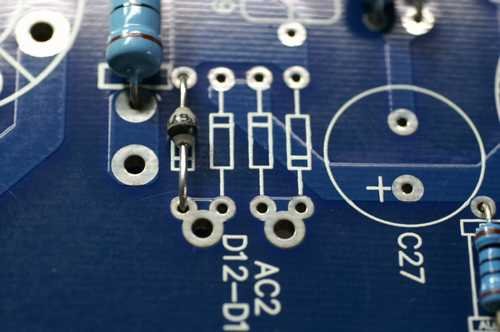

| 在安裝二極體時請注意極性，有黑線的請對準PCB上的符號白線處，不可裝反，然後慢慢的安裝上去，切記，烙鐵不可接觸太久，以免將Diode燙壞 |
|

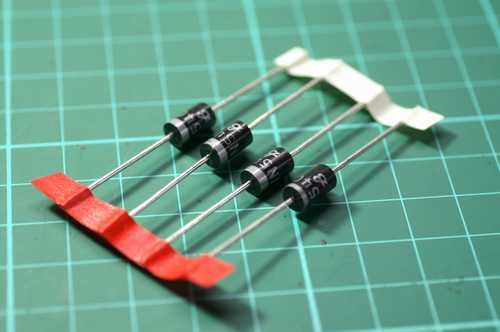

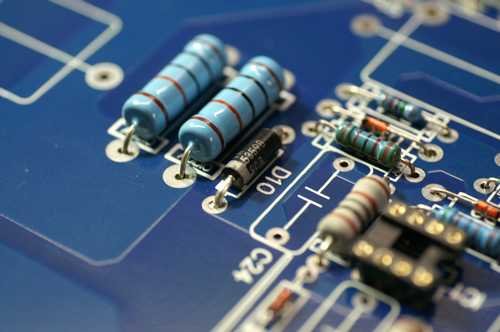

| 安裝好了之後請再取出另外的1N5408 |
|
|
| 然後也是照著上面的方式安裝，請記住這是有方向性的零件，不可裝反了 |
|
| 照著BOM的零件表裝，這種小零件上面的編號印的很小，所以必須仔細的看清楚再裝，這些零件不可裝錯 |
|

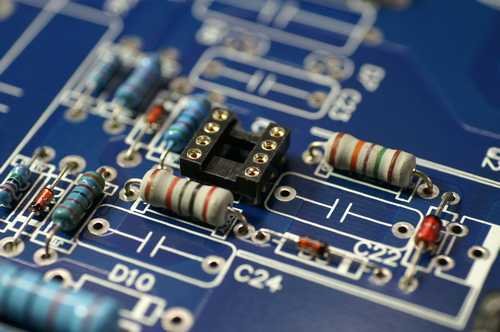

| OP座，原廠雖然是將OP直接焊在PCB上的，但是我們還是想用OP座會比較方便，對於新手來說，也比較不會燙壞OP，而OP座有一個缺口，請對準PCB板上的OP印刷缺口 |
|

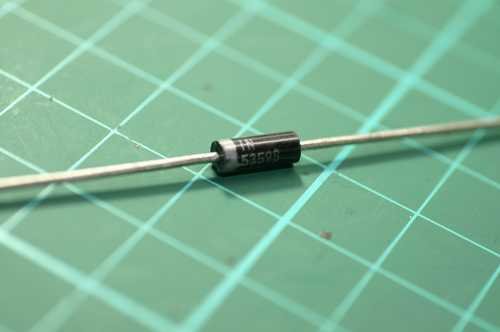

| 取出5359-B |
|

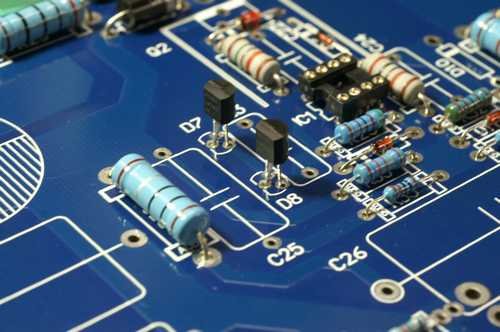

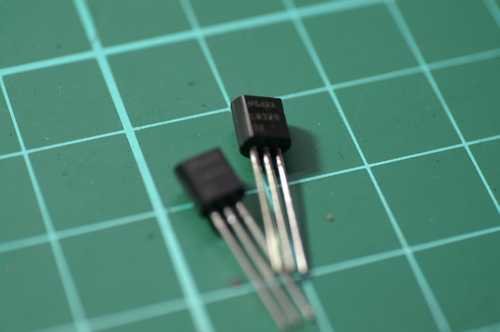

| 焊上，有極性的，請勿插反，接著取出PCB一起買的LM329 |
|
|
| 將LM329照著PCB板印刷面安裝，平面向著PCB印刷圖案的平面 |
| 到這裏IC的安裝先暫時停止，我們必須先安裝較低的電容零件，再來安裝較高的IC零件，所以拿出電容包中的MICA電容 |
|

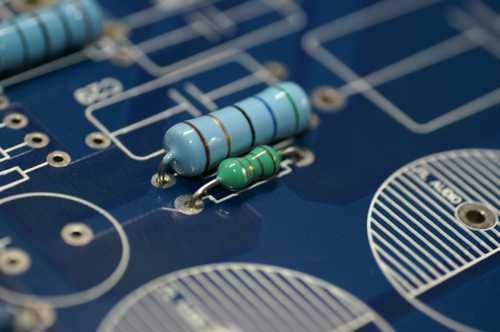

| 以及電感，綠色的那一支，安裝在PCB上標示H的地方 |
|
| 因為電感是和MICA雲母電容包在一起的，所以我們在前面安裝電阻的時後並沒有提起，這樣也好，比較不會拆了很多包，然後將零件弄丟的窘狀出現 |
|

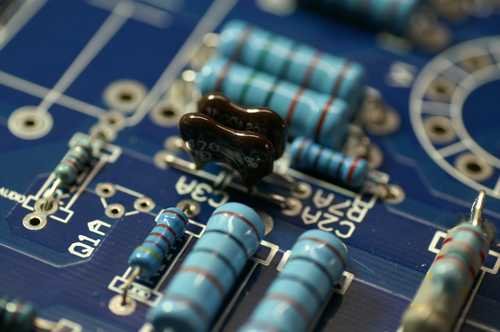

| 繼續安裝MICA電容 |
|

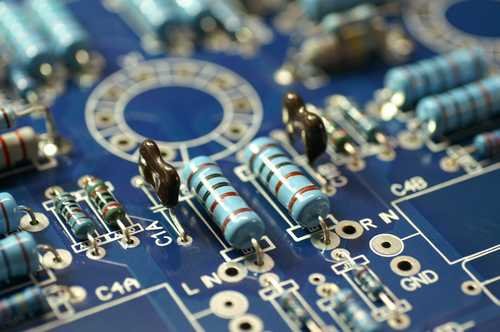

| 將MICA安裝好，順便題一點，這MICA的容值是可以被改變的，也是調整聲音主要的關鍵之一，我們會在第三篇的"調整篇"中提到，若是大家想用可插拔的安裝方式也可以 |
| 再來是WIMA的電容，取出後準備安裝，紅色的WIMA裝在PCB版上煞是好看 |
|
|

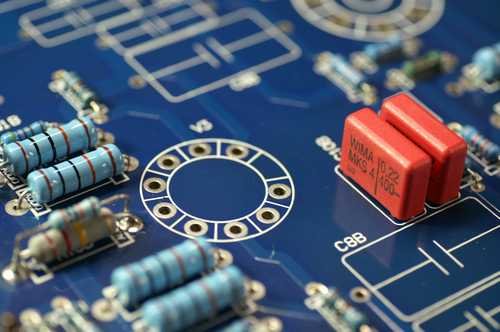

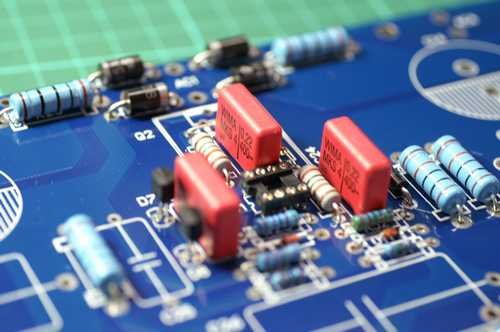

| 安裝WIMA電容，MKS4系列，0.22uf/400V，我在安裝時比較習慣將字體朝向同一邊，看起來就很整齊 |

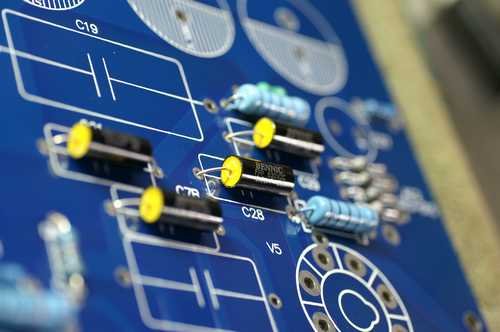

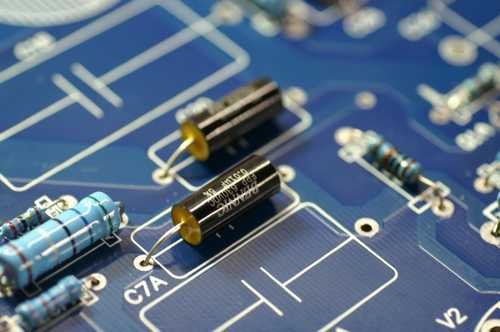

| 安裝完了WIMA之後，再安裝BENNIC的XPP電容，這也是屬於較小體型的電容，在此時可以裝上去 |
|
|
|
| 這種電容也是習慣將字體朝上，以後可以一目瞭然，輕易的判讀出來電容的規格，看其來也很整齊 |

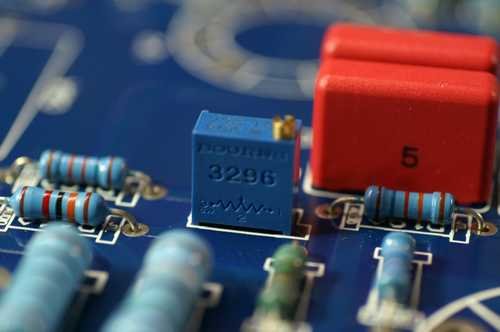

| 再來安裝VR |
|
| PCB板上印刷面有凸出的地方向著VR的旋轉螺絲，共有2個，請小心安裝 |

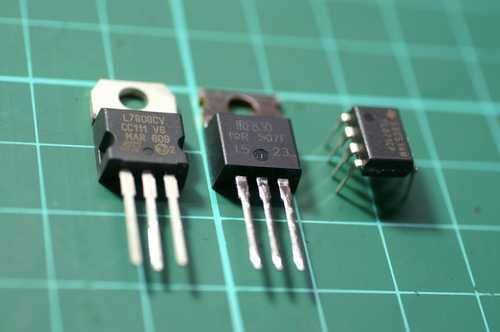

| 接下來取出IC包中的7808和IRF830及OP |
|
| 安裝之前要先將7808及830都安裝在散熱片上，並且要墊上絕緣矽膠片 |
|

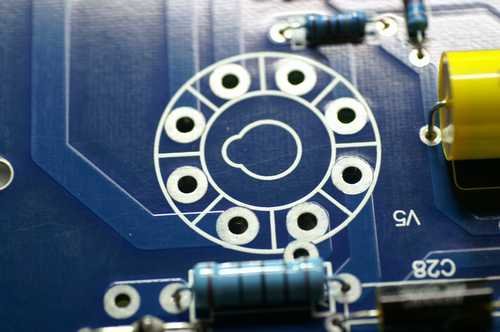

| 這時後先不要安裝，鎖好備用即可，我們先安裝管座及PP電容，安裝管座時只有一點要注意，8Pin的管座有分方向性，請看下圖: |
|
| 上圖:印刷面中的管座凸起是向左邊的，所以管座(下圖)的中間也有一個洞，並有一個凹槽，也要與PCB板上的方向一致才行，否則會導致真空管腳位錯亂，造成損壞，切記切記!!!!!!!!!!! |
|

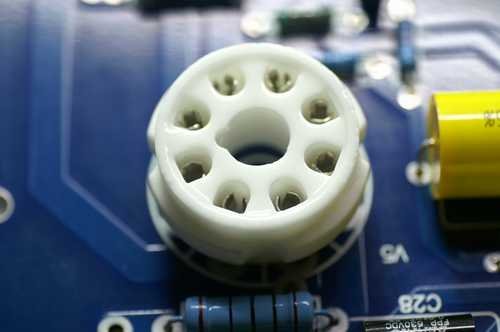

| 上圖:8Pin真空管座的凹槽與PCB板上的印刷要一致，不可裝錯!! |
|

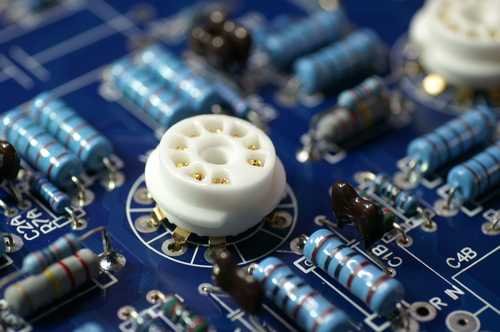

| 而小九腳就比較簡單了，腳位的排列已經有一個缺口，想裝錯都難，不過要提醒大家，裝管座時請先焊個一腳固定，在反過來調整管座的位置到理想角度，在將其他的腳焊上 |
|

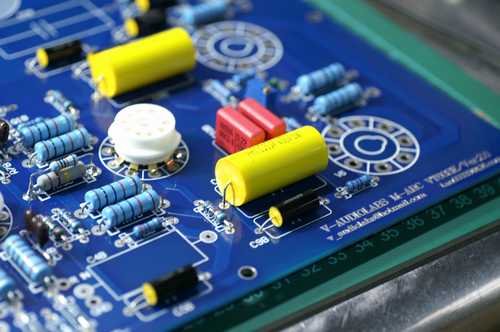

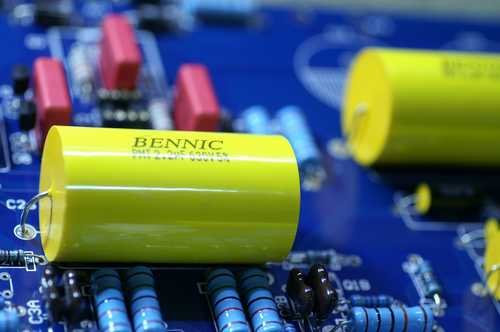

| 好，再來將BENNIC的電容都裝上去，請注意容值及PCB印刷面的編號對應!! |
|
|

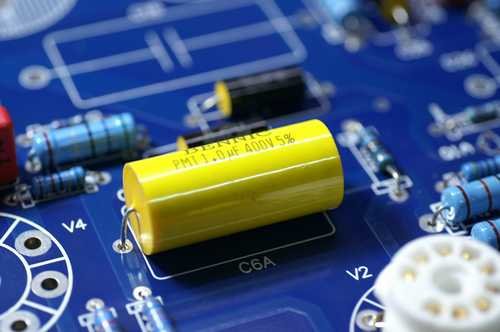

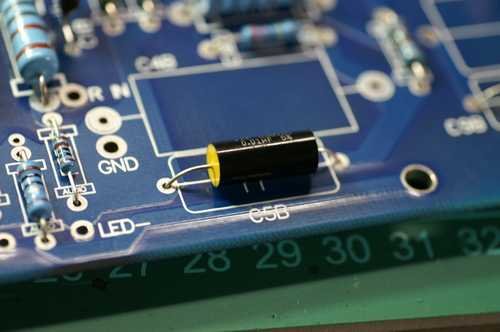

這是1.0uf/400V的 |
|
|

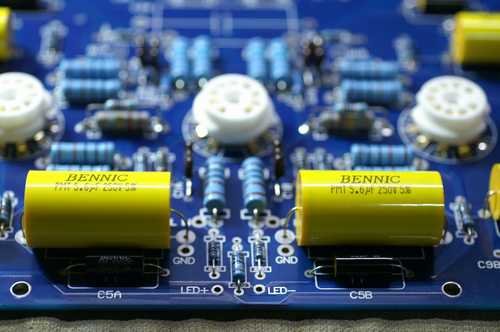

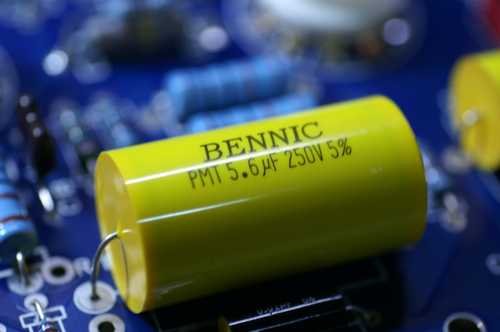

| 這是5.6uf/250V的 |
|
|

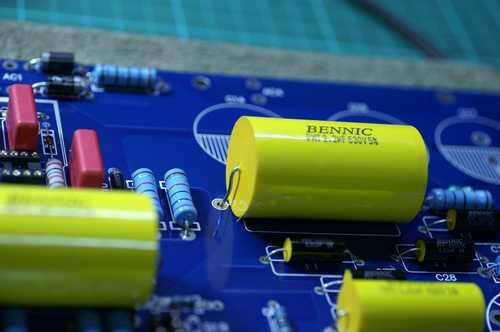

| 這是2.2uf/630V的 |
|

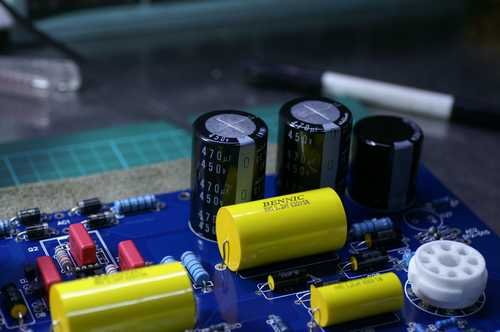

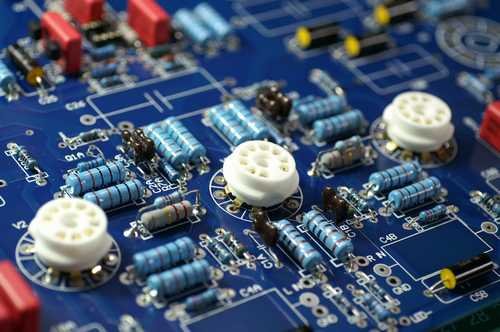

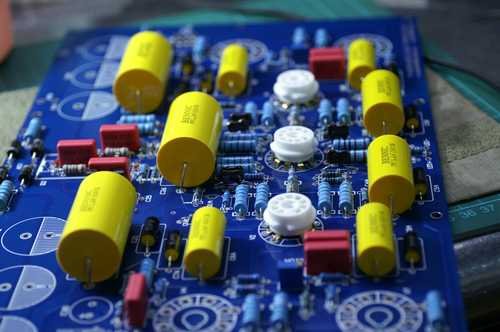

| 上圖:全部安裝好了 |
|

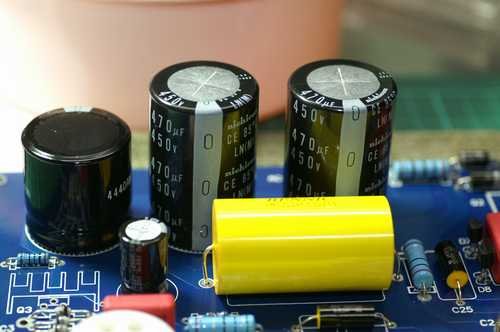

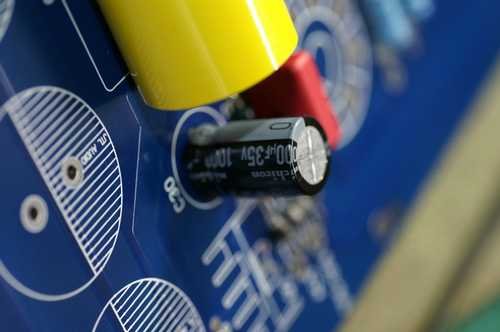

| 再來是安裝1000uf/35V的電解電容，及470uf/100V的電解電容 |

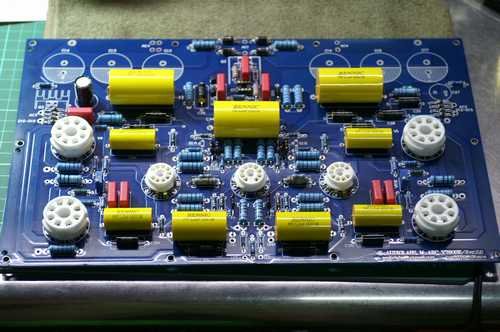

| 到這裡，就可以先喝個水，休息一下，看看目前安裝的成果如何? |
|
| 嗯!!不錯，所有的零件都裝快完成了，只剩下大的濾波電容和穩壓晶體而已，我們先將穩壓晶體給先裝上去，請看以下的圖 |
|
|

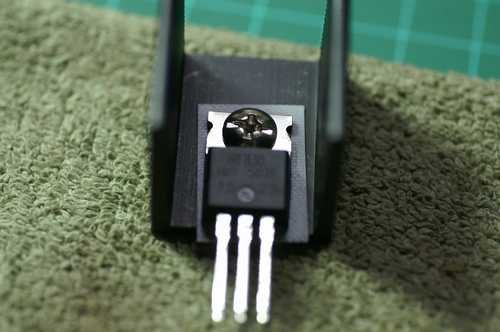

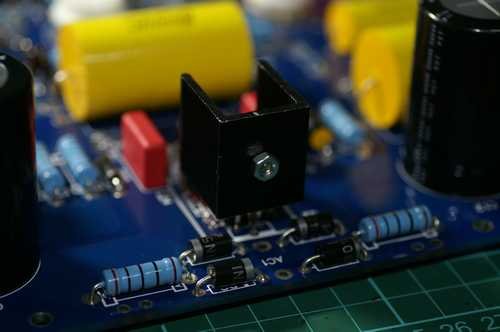

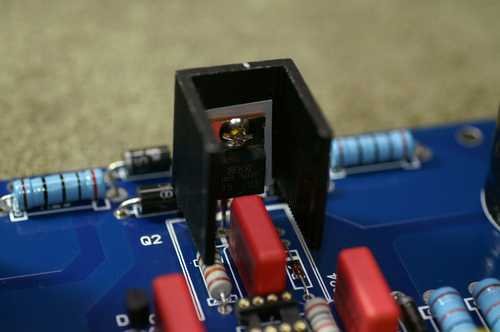

| 這分別是正面及反面，我故意不讓散熱片裝到底，一方面是為了怕短路，二方面在散熱片下方留一些空間也有助於空氣的流通，對散熱也有助益 |
| 另一個也是照這樣安裝，以不去短路到旁邊的零件為原則，然後就安裝電解電容了 |
|
|
| 安裝到這邊，已經都差不多了，另外有一個Q1恆流源，我等等拍照補上來，因為在拍的時後都會去震動到，照片一點也不清楚，我要去補拍 |
| 我們在第二篇會介紹整機安裝，待續........................ |
