好用儀器系列之Heath Kit真空管電壓供應器下集 by hn702906

  • 續上集,，我們怎可能不將這台IP-17給脫了，不!是拆了?若只是看看外表，怎對的起潛水的廣大網友?於是乎，我們拿起螺絲起子(羅來馬，台語發音是也)，準備好好伺候一番


  • 上圖:待宰的羔羊,為了一探究竟,免不了要犧牲

  • 超乎想像的，我們只將上蓋的四個螺絲轉下取起，就可以清楚的看見全部零件，所有的零件排列很整齊，一個蘿蔔一個坑的安穩放在PCB板上

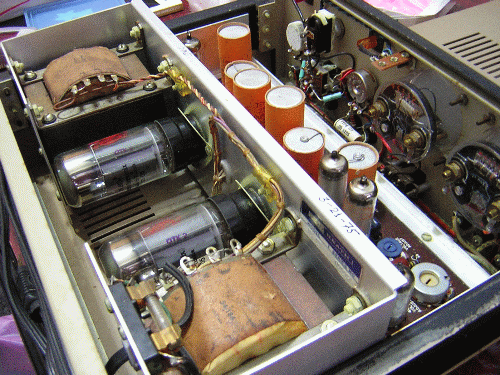

  • 上圖:排列整齊的零件佈局，變壓器固定使用隔板，巧妙的利用原本就不大的空間

  • 首先硬入眼廉的，是二根在變壓器旁的6L6H，經過了長久歲月還是那麼明亮動人，變壓器是鎖在隔板上的，6L6也放橫向的節省空間，而與變壓器是最短的路徑，我們可以輕易的判斷是用來整流.


  • 上圖:閃閃動人的6L6，這台機器保存的很好，內部非常乾淨



  • 不過我們看到原廠的說明書，一步驟一步驟的教使用者組裝，就連圖片搭配零件的說明都印出來了，真佩服以前Heath Kit撰寫手冊的工程師們，這值得我們好好的檢討

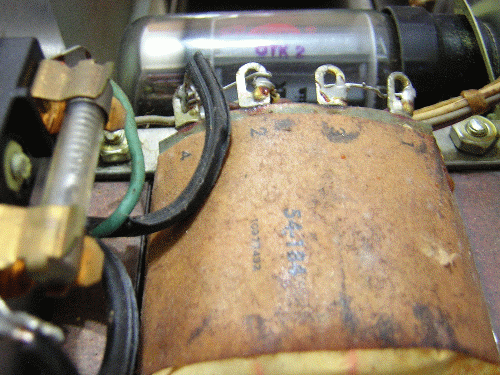

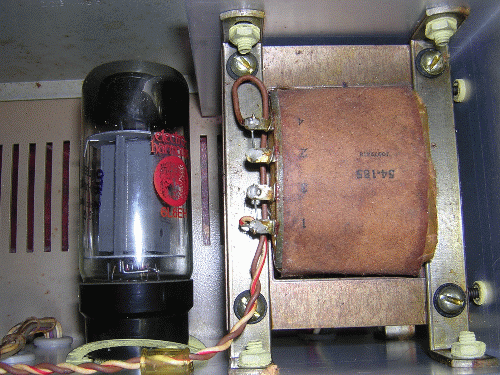

  • 上圖:變壓器的近照，雖然年代久遠，但還是看的出來變壓器接點並沒有太嚴重的氧化現象

  • 在開膛破肚之後，我們清楚的看見變壓器就佔了機箱一半的空間，這也難怪，要提供足夠電流給所測試線路使用，變壓器絕對馬虎不得，足斤足兩才能游刃有餘.

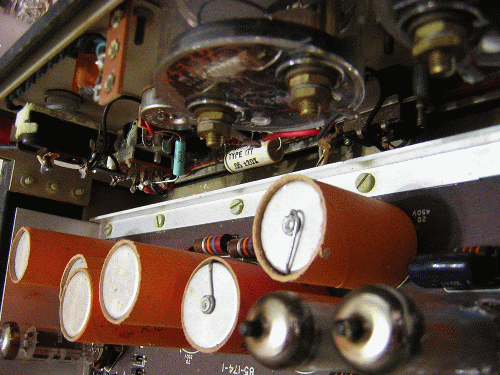

  • 接著來看看PCB，IP-17的PCB並不大，主要的是穩流管及誤差放大管零件擺設，耐高壓的電容是一定要的，也就是用紙管包起來的橘子色電容，另外大瓦數的VR肩負起微調作用，PCB上面的碳晶電阻若以現在的情況來說，我們可以使用大瓦數的精密電阻代替，請記得，當初金屬膜大瓦數電阻可是不得了的配備，不像現在國外品牌電阻那麼容易取得.

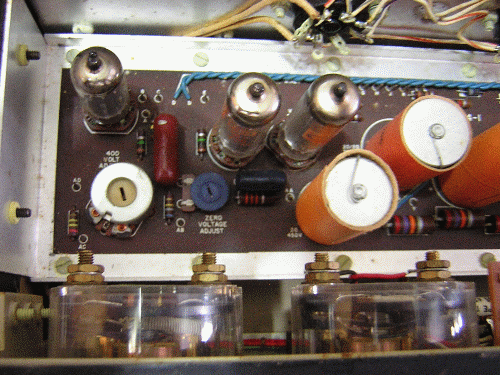

  • 上圖:IP-17的PCB零件擺設，看到上面那條藍色絞線嗎?每一吋要絞繞1又1/2圈，(疑?這不是IEEE的白皮書上規定的嗎?)有接觸過Network System的朋友都知道，網路線(就是我們區域網路要接的那條)，8條四股的線都有不一樣的絞繞程度，這也是IEEE白皮書中所規定的

  • 不信?看看:

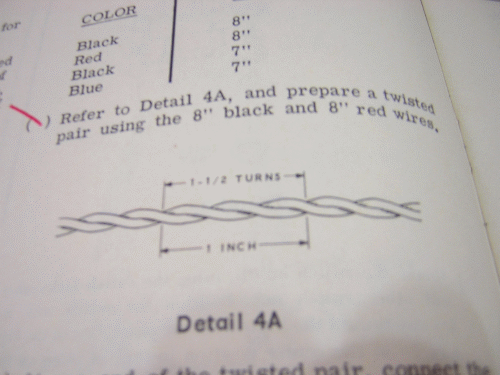

  • 上圖:原廠說明書當中明白的標示，絞繞線材的密度應該於一英吋內繞1又1/2圈

  • 為何我會知道?想當初小弟也是浸淫在Network System當中有一段不少的時間，不管是Wan或是Lan，都很用力的給它玩上一玩(為了顧肚皮嘛~)，還去考了張LPI認證呢~

  • 閒話休說，接下來要看甚麼?當然是另一角度的PCB呀~

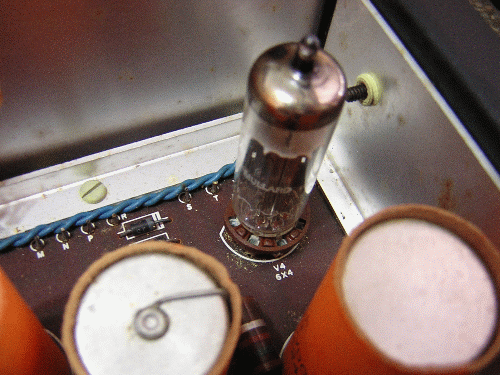

  • 照過來照過來，另一邊只有一支6X4整流管，幹嘛用的?看說明書就知道了.(謎之音:哼!!查Datasheet就知道了，裝甚麼神秘!!)

  • 接著再看看面板後面，有許多的零件都散怖在這邊，包括切換開關，表頭，指示燈等等一大堆東西，不過並不會雜亂


  • 上圖:面板後面的零件，大都是控制所需，雖然是搭棚，但是卻不會雜亂無章

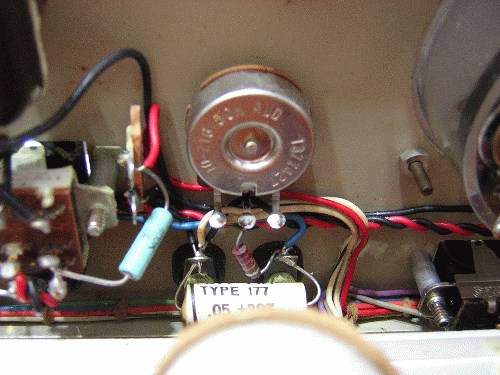

  • 上圖:來張近照，這是調整電壓所使用的VR

  • 看零件圖有點眼花，讓我們看看說明書上的圖示吧~~

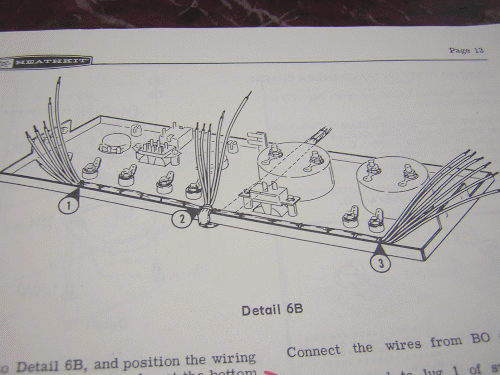

  • 上圖:面板配線圖，很清楚的指示


  • 上圖:面板零件搭棚示意，改天我也要來寫一篇這種的(不過有沒有人知道零件要怎麼畫呀?)

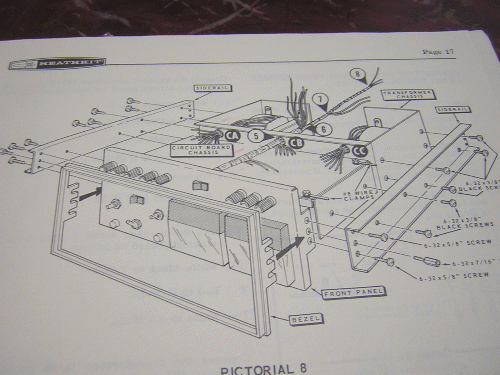

  • 上圖:機箱組立爆炸圖

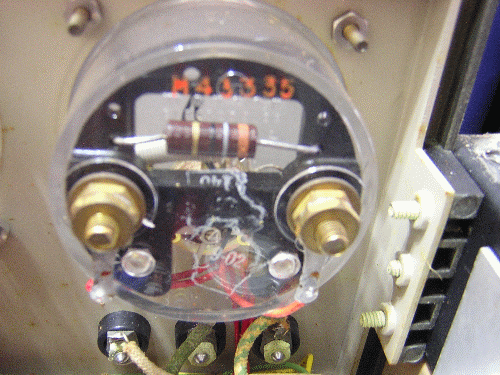

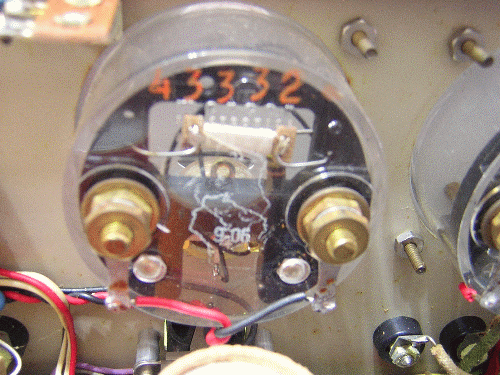

  • 上圖:表頭，這是顯示B+及C-的電壓表，後面的接頭真的很乾淨，看起來就很好


  • 上圖:表頭，這是顯示電流表的表頭

  • 差不多了，看到這邊各位看倌以為就沒了嗎?錯!!其實真正主角是那本說明書，拿起您手中剛放下的雞排可樂，再接下來看看.


  • 上圖:(配樂出現)江江江~~江~說明書本尊來也

  • 為什麼要好好介紹說明書?且聽我慢慢說來.

  • 測試儀器首重說明書，不管是買手機買電腦主機板買微波爐買洗衣機買印表機摩電買電視機買選台器都要說明書，這台IP=17也不例外，因為Kit的說明書若不看就幾乎不能動工，所以說明書也是格外重要，這也就是為什麼要特別提起的原因.


  • 上圖:說明書的封面，好像是老爸教小孩組裝Kit，幸福美滿的模樣

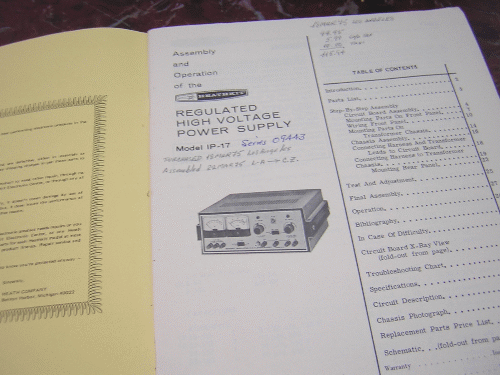

  • 上圖:打開說明書第一頁，是Heath Kit的IP-17及目錄

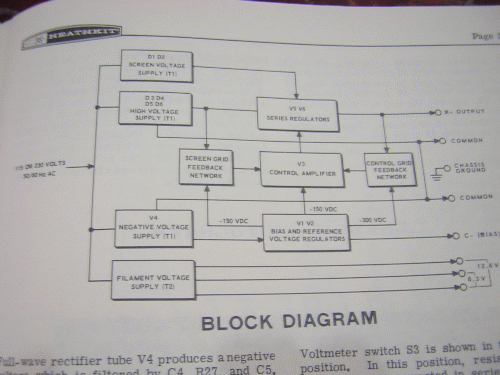

  • 上圖:這台IP-17的工作方塊圖(Block Diagram)


  • 上圖:IP-17的零件表(Parts List)

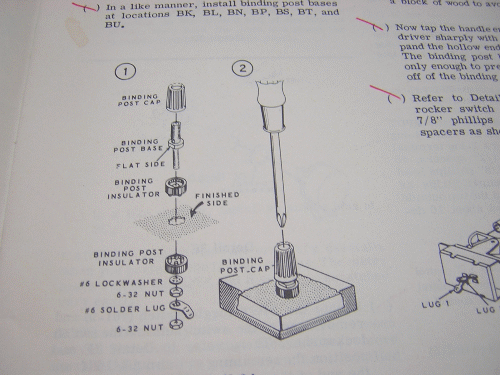

  • 上圖:固定端子圖解，看到這樣不會做都不行，大大的降低組裝的門檻

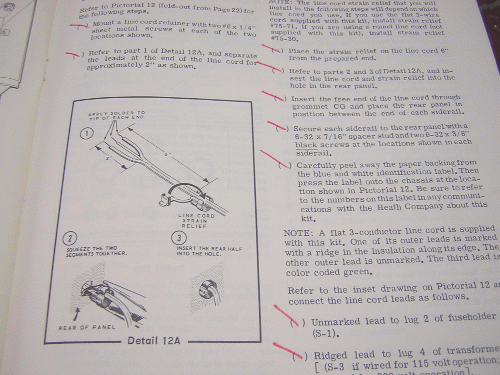

  • 上圖:另外組件及線路組裝圖解，右邊的是步驟撿核，完成後打個勾

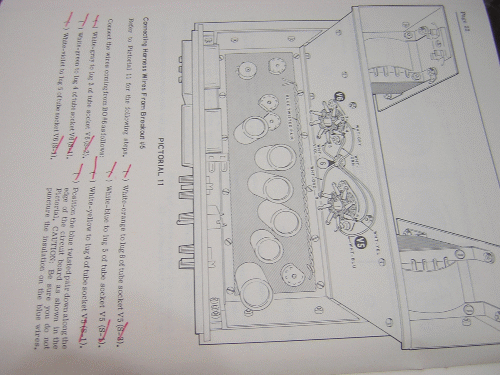

  • 上圖:IP-17的組立圖解，每個步驟都要按說明書操作，一步一腳印的慢慢完成

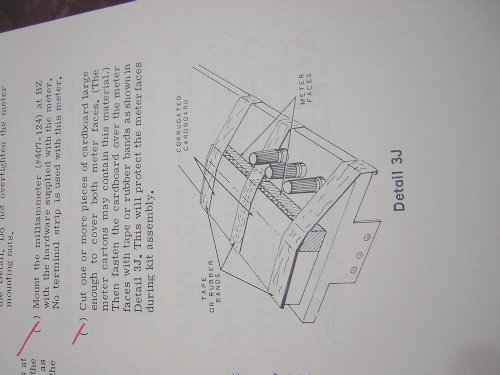

  • 上圖:詳細固定表頭的方式

  • 以上稍微看了幾頁，都可以了解到這台IP-17的組裝方式，而說明書也不是隨便寫寫，可說是工程師的心血結晶阿~感動ing~

  • 看看最後的封底，也來個有始有終


  • 上圖:Heath Kit IP-17說明書的封底


  • 最後來張封底的特寫

  • 最後的感想:

  • 這台Heath Kit IP-17是非常完美的套件，但以目前的需要，我們只要多加幾個功能，就足以滿足大部份的使用者.
